Bygg nr. 76. Har nå starta med byggjing av ein 35' motorbåt i Westsystem. Vil etter kvart leggja ut ein del bilete frå arbeidet. Reknar med at båten vert ferdig våren 2010. 30.6.10 Det kjem fleire bilete når eg er ferdig med sliping av skrog og overbygg og båten er lakkert. Ein båt med mykje støv på , er ikkje så kjekkt å sjå.

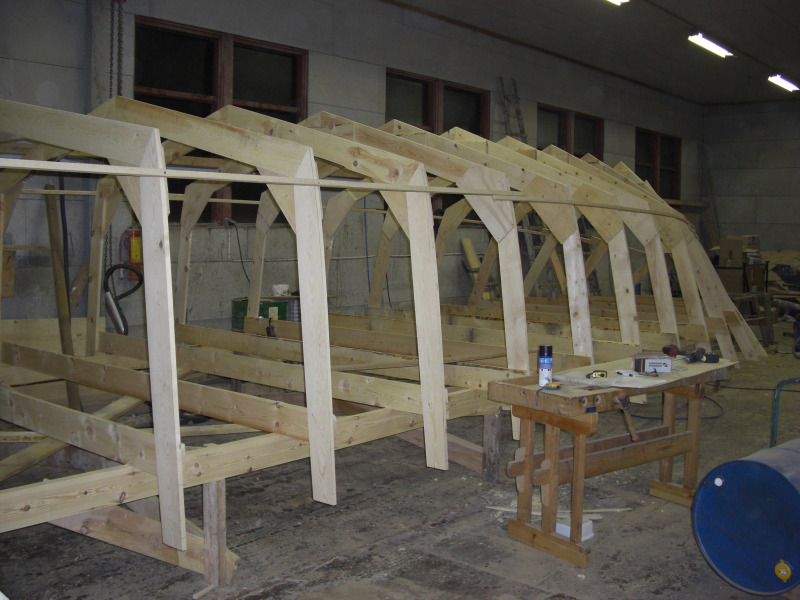

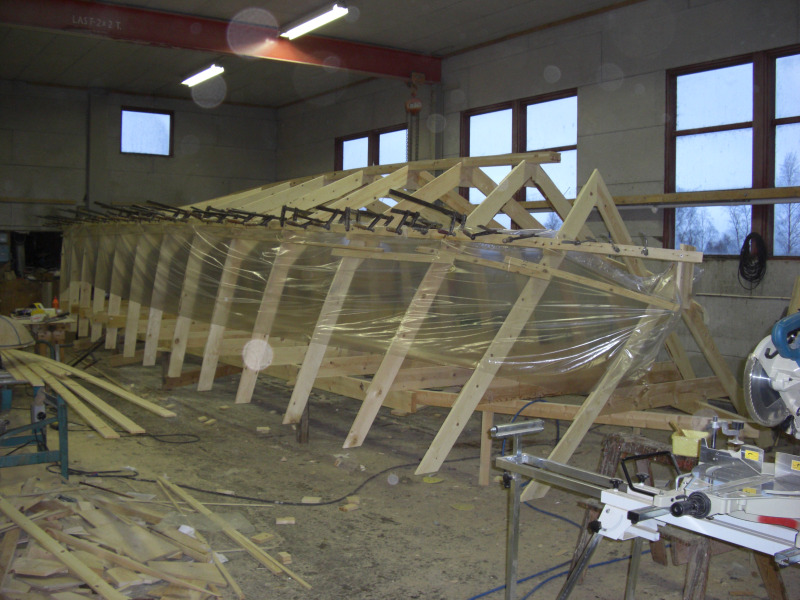

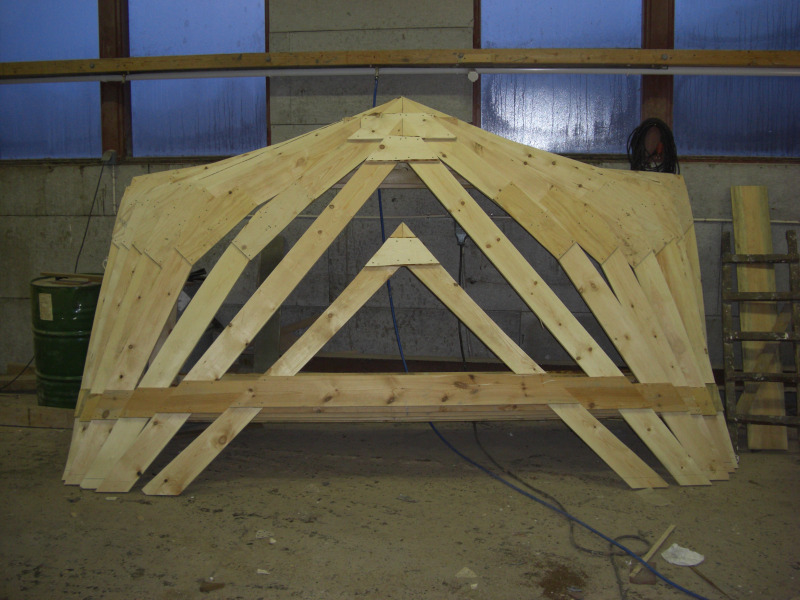

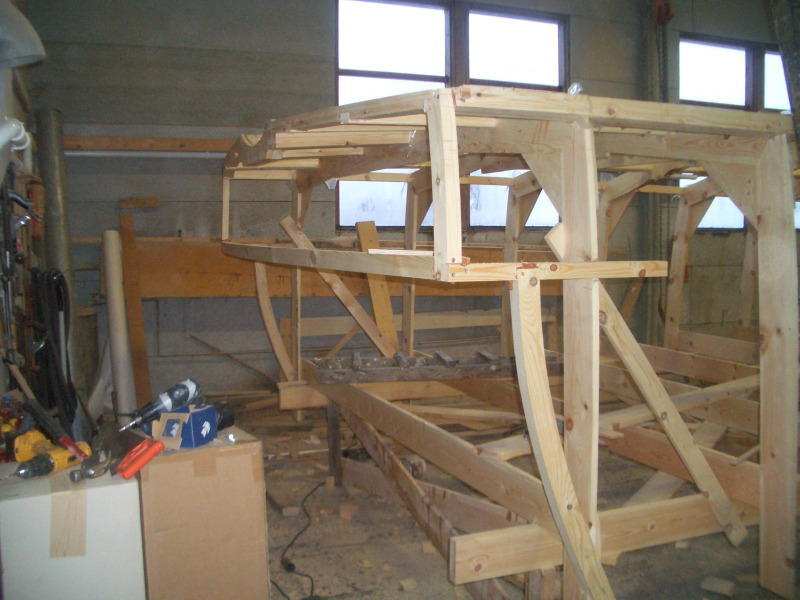

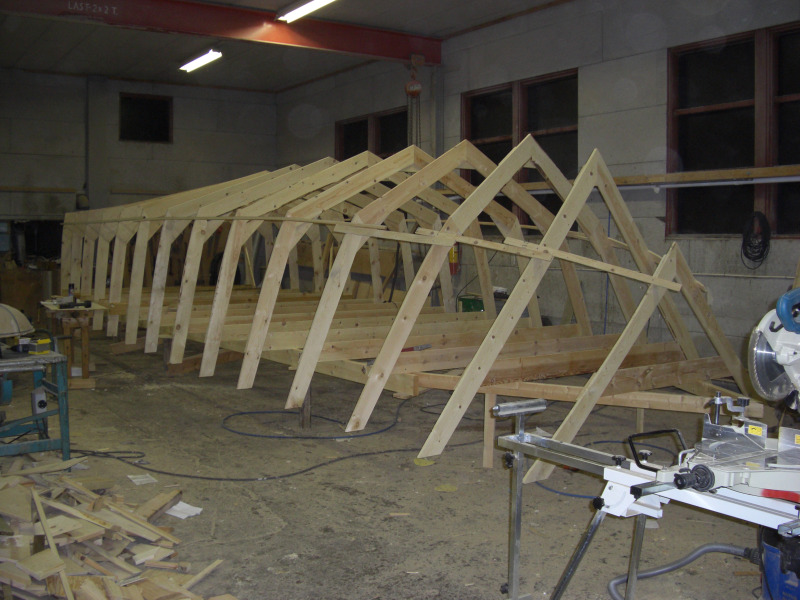

Her er skantene til skroget.

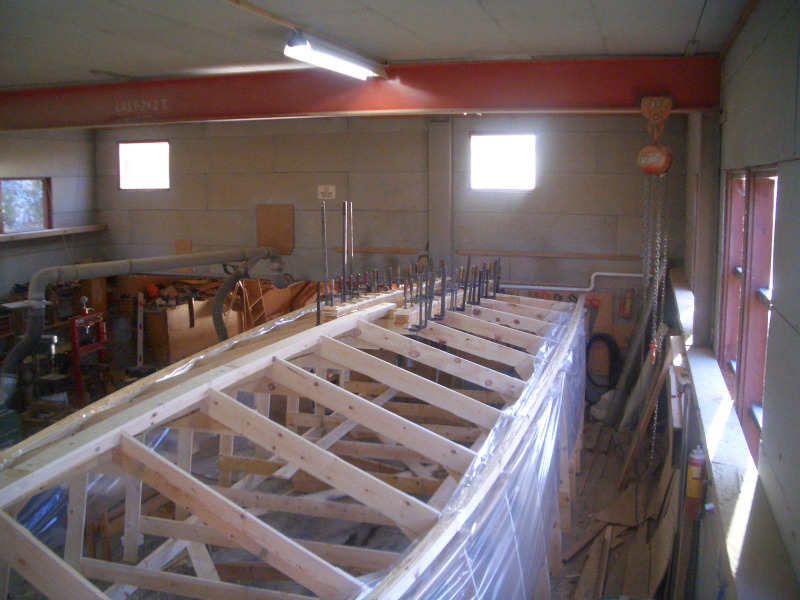

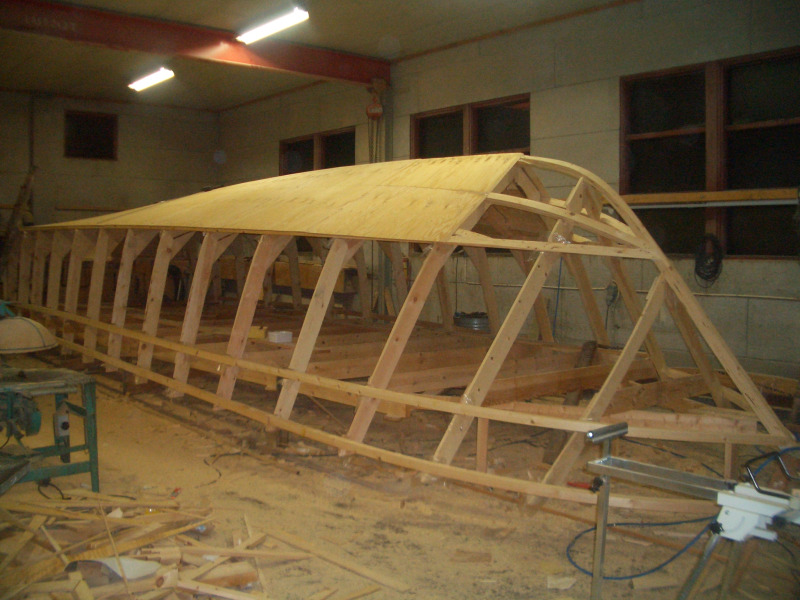

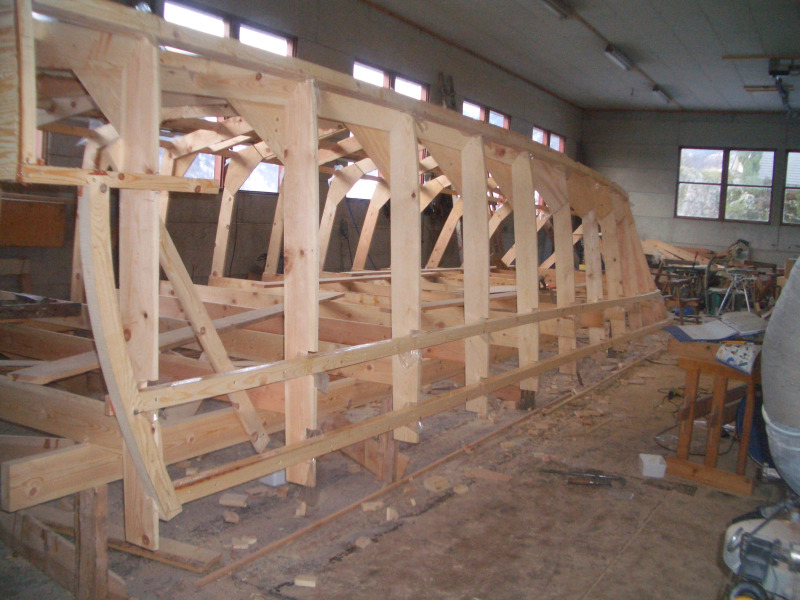

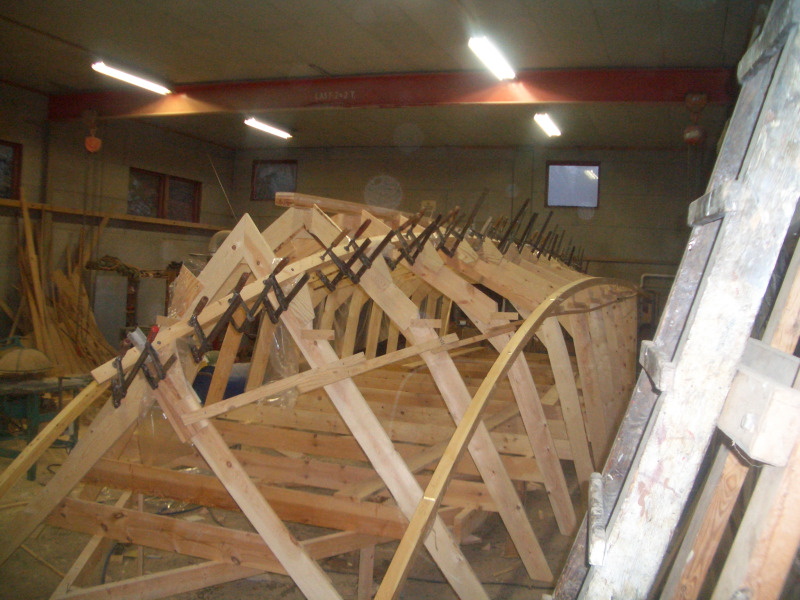

Her er skantene komen på plass.
Skroget tek stor plass.

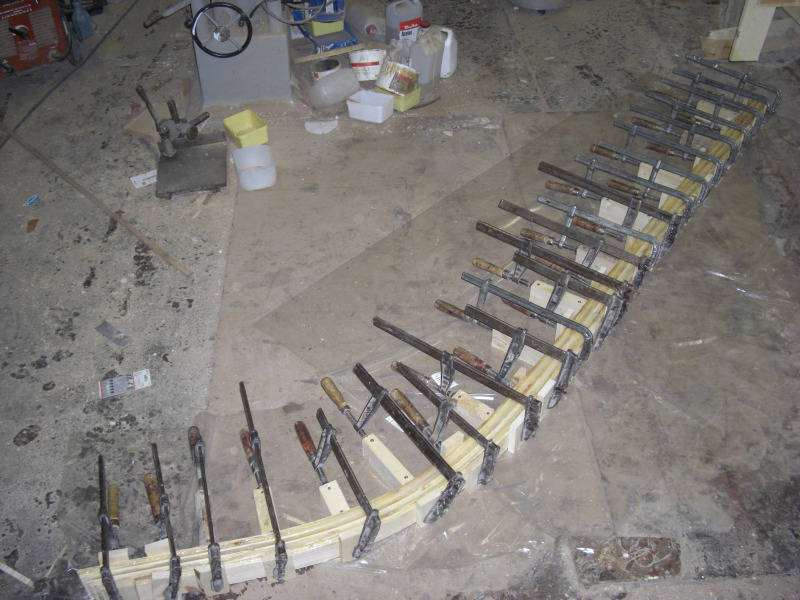

Liming av stevne.

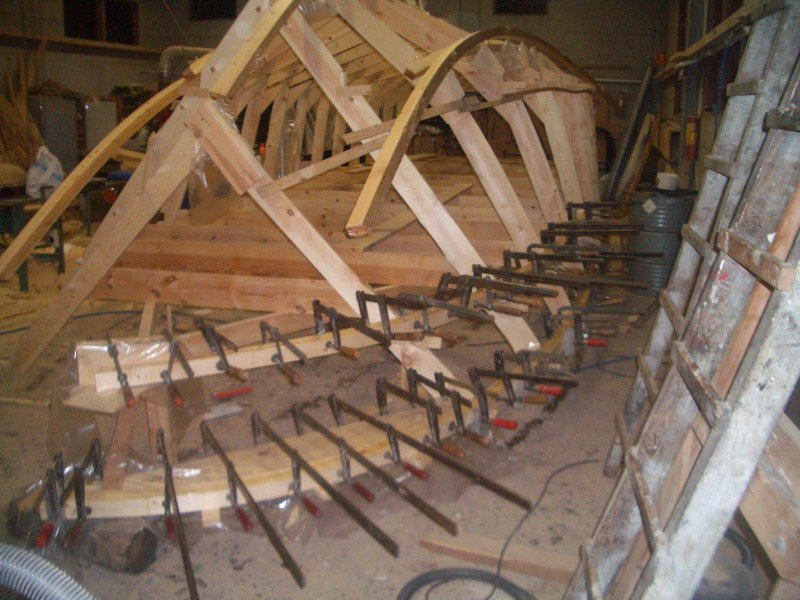

Liming av chine (kiming).
Motorfundament må også lagast.

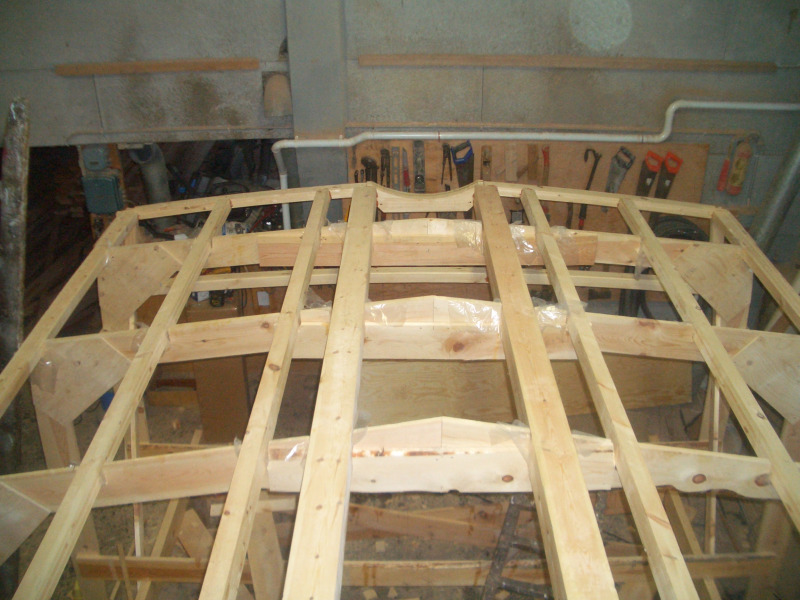

Langsgåande "stringer" i botn.
Bjelkevegar og esing tar form.
Delene kjem på plass.

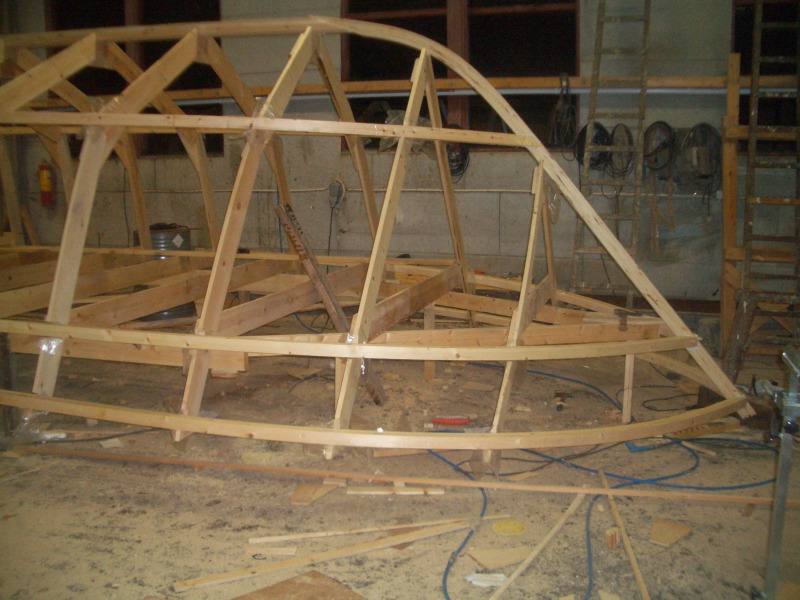

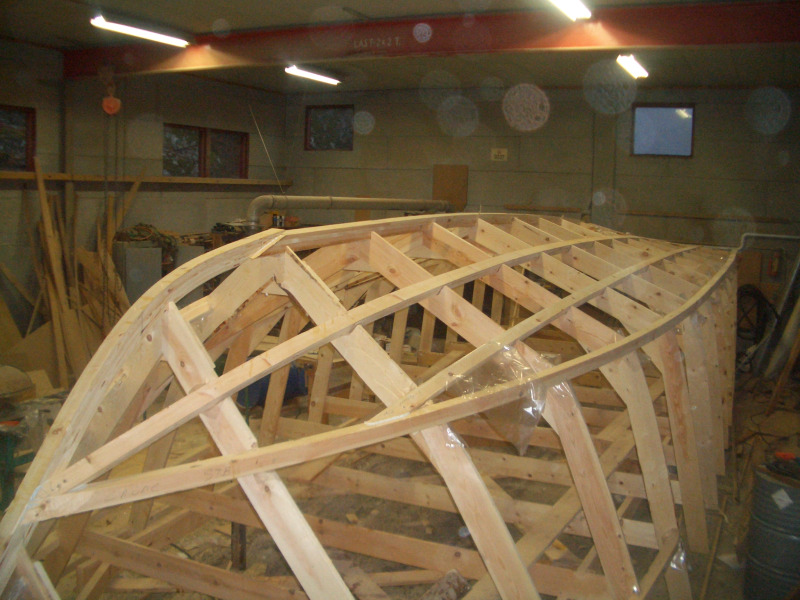

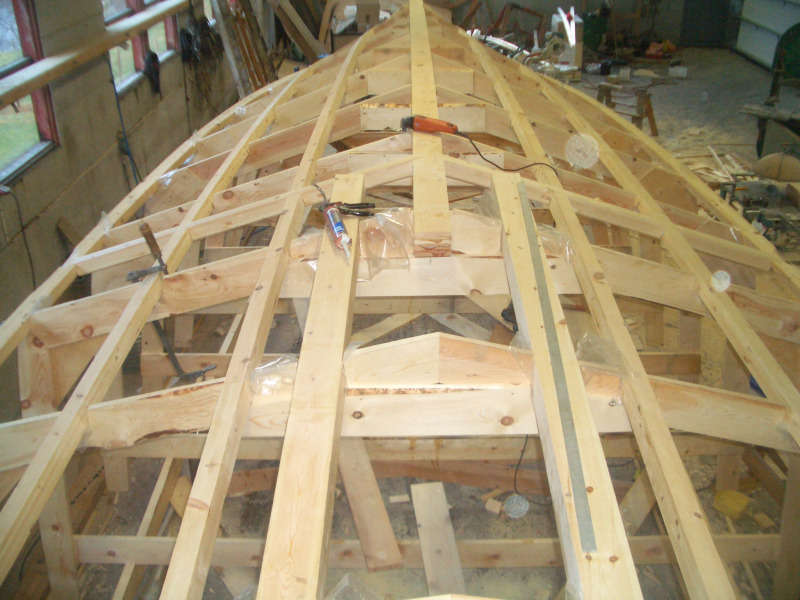

Langsgåande spant er montert.
Motorfundament.
Delene i hekken kjem på plass.

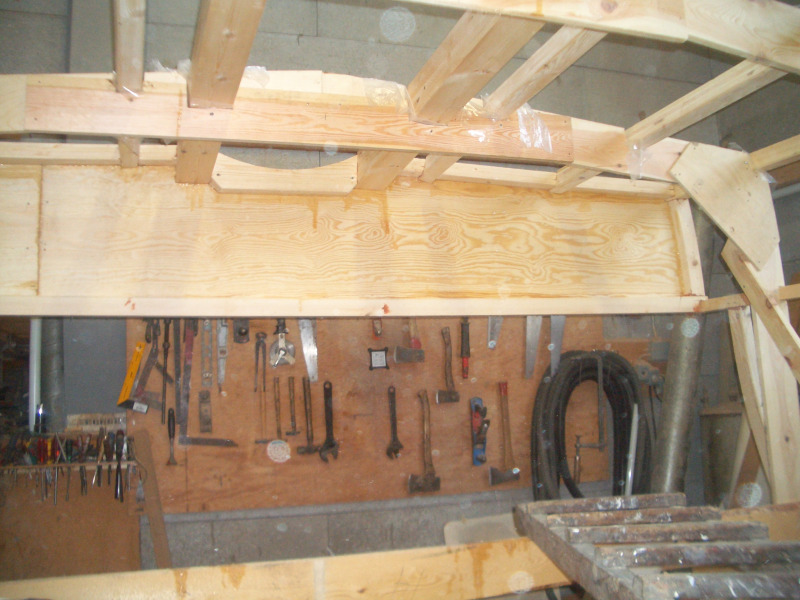

Forsterkning i botn ved speil.
Huda under badeplattforma er på plass.
Esinglistene er montert.

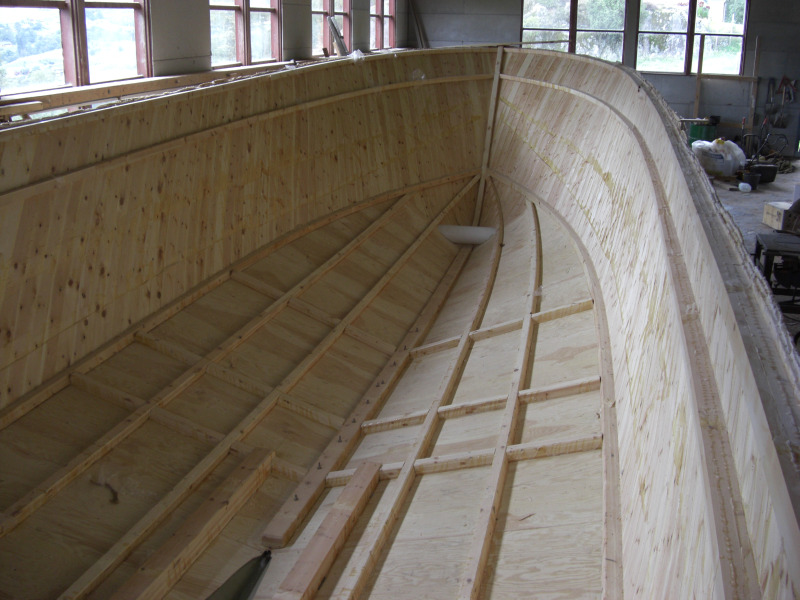

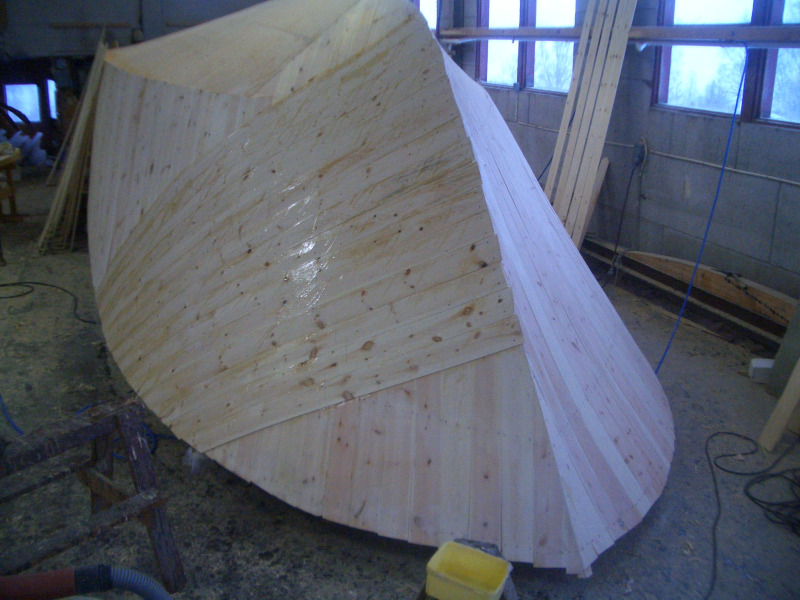

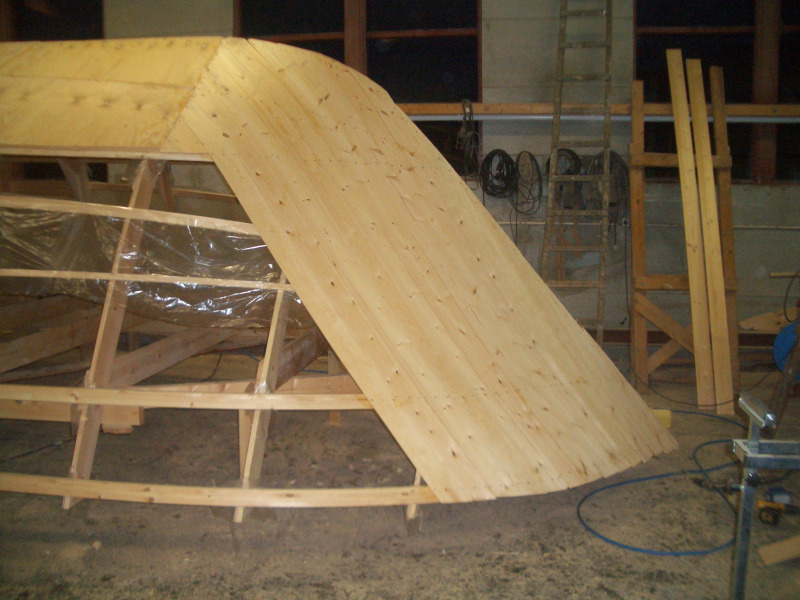

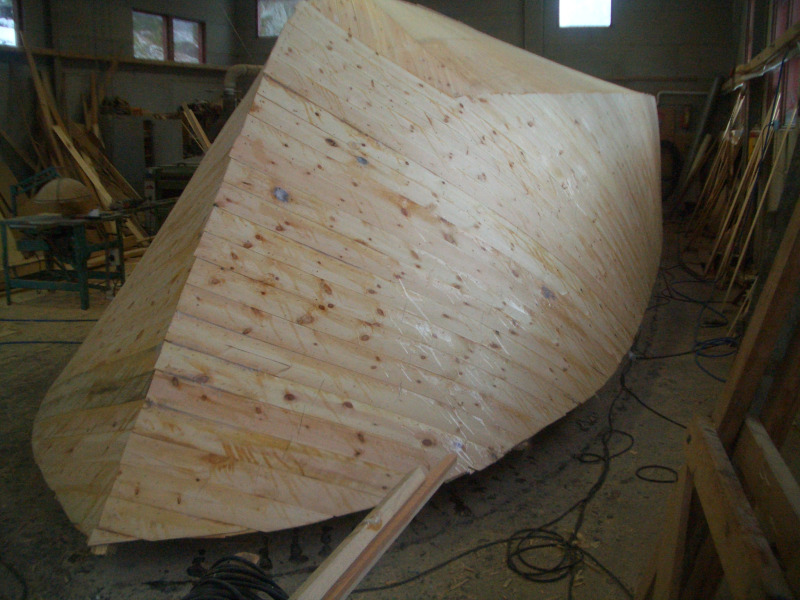

Så er vi i gang med huda.

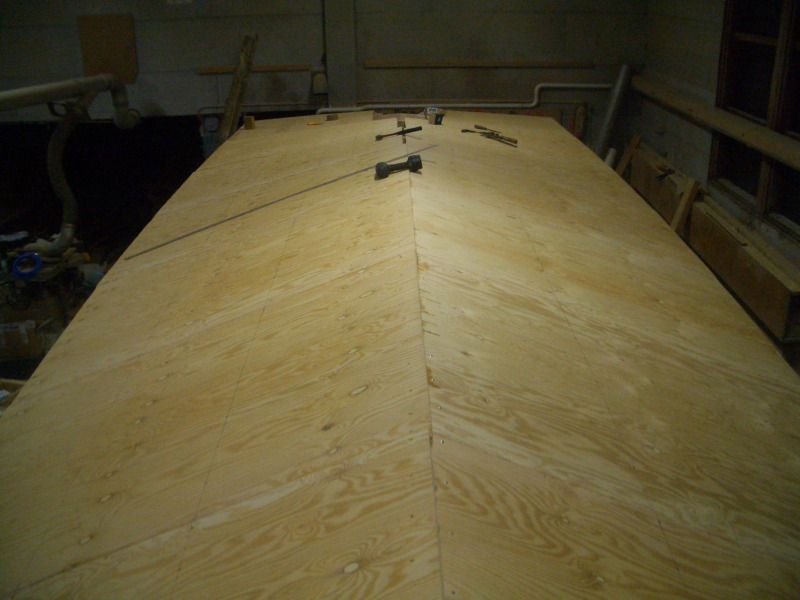

Så er 1. lag i botn på plass.

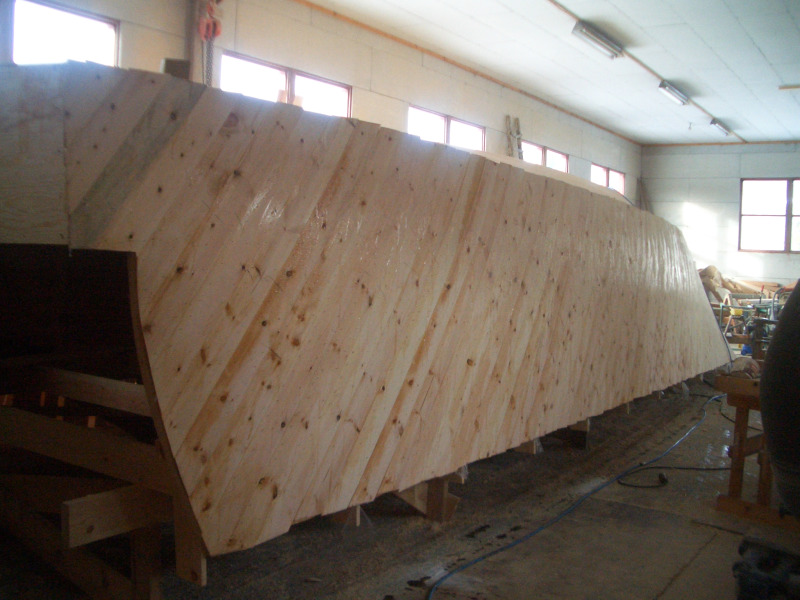

Eg byrjar med 1. lag på sidene.
Vi har fått "tett båt".

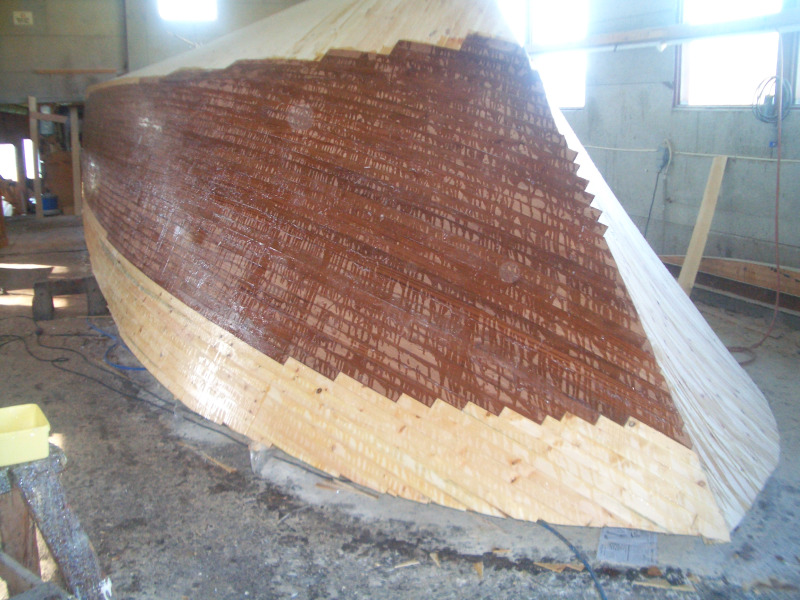

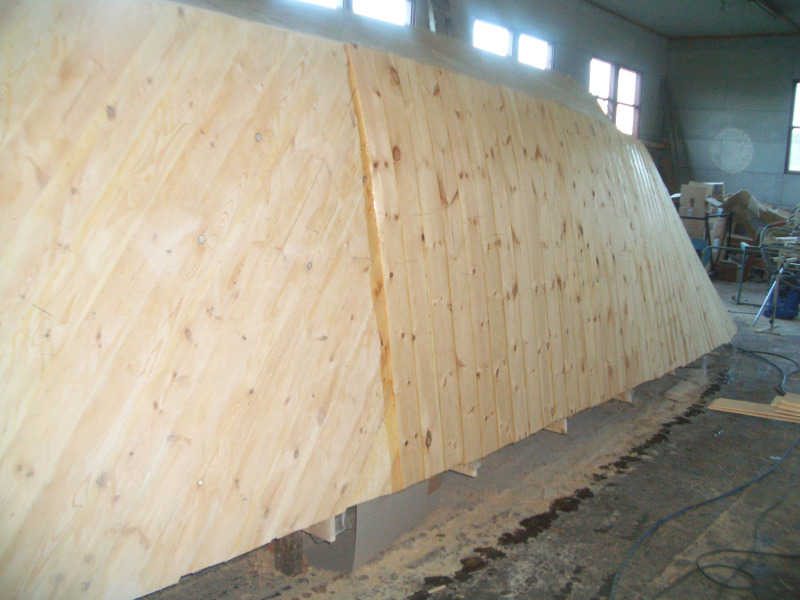

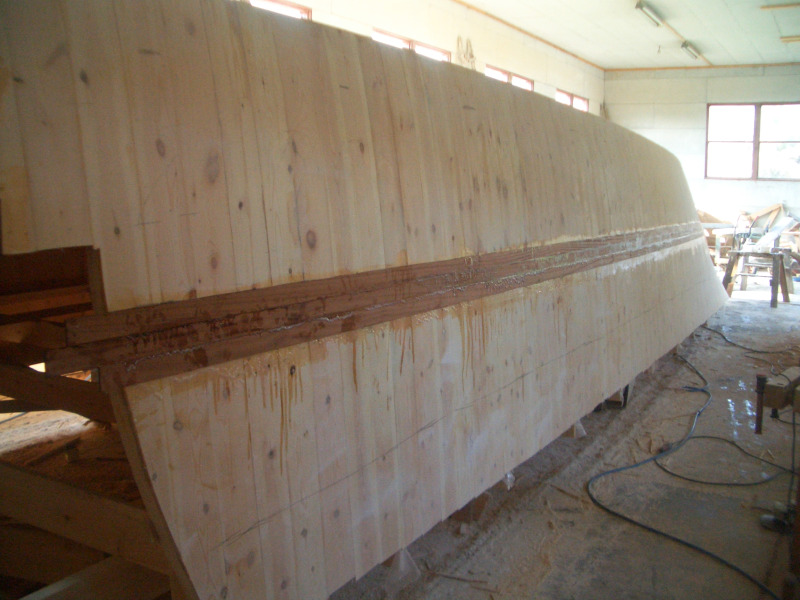

Så var det 2. laget.

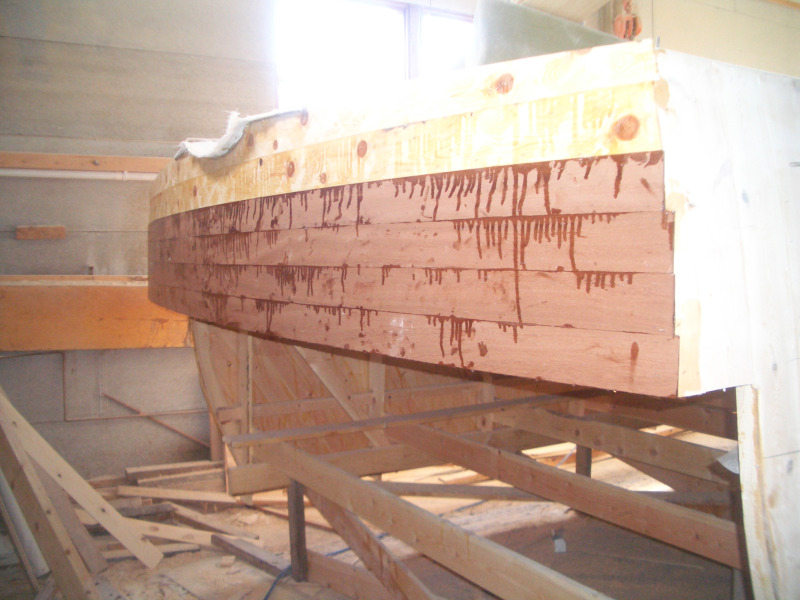

2. laget på BB. side er limt.
2. laget på plass.

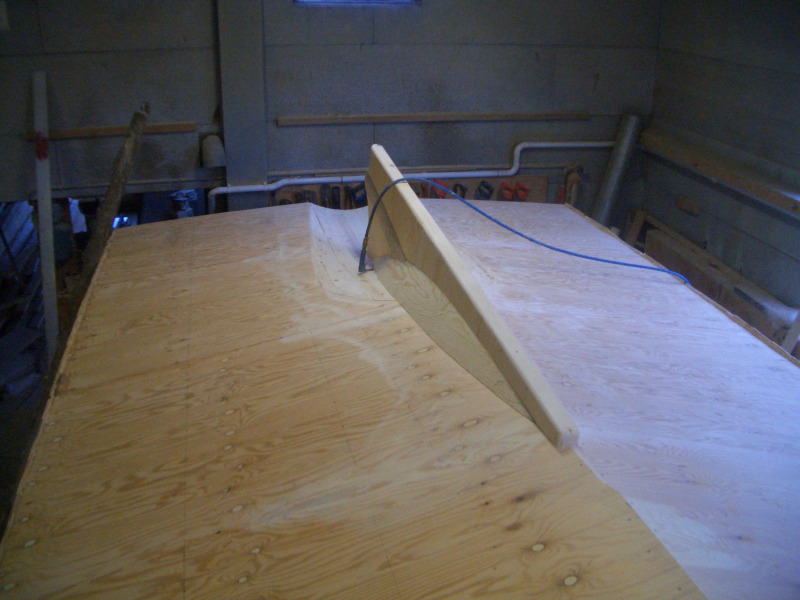

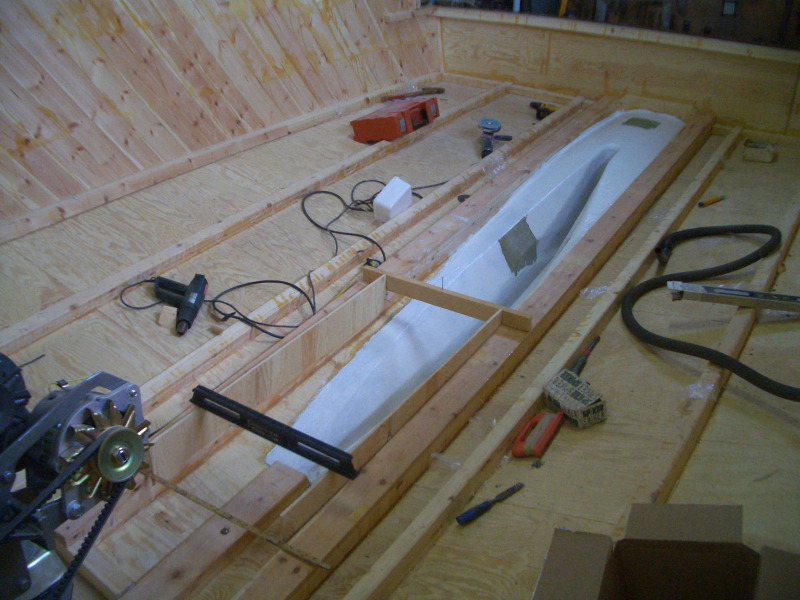

Laga plass for propelltunnellen.
Modellen til kjøl og tunnell er på ferdig.

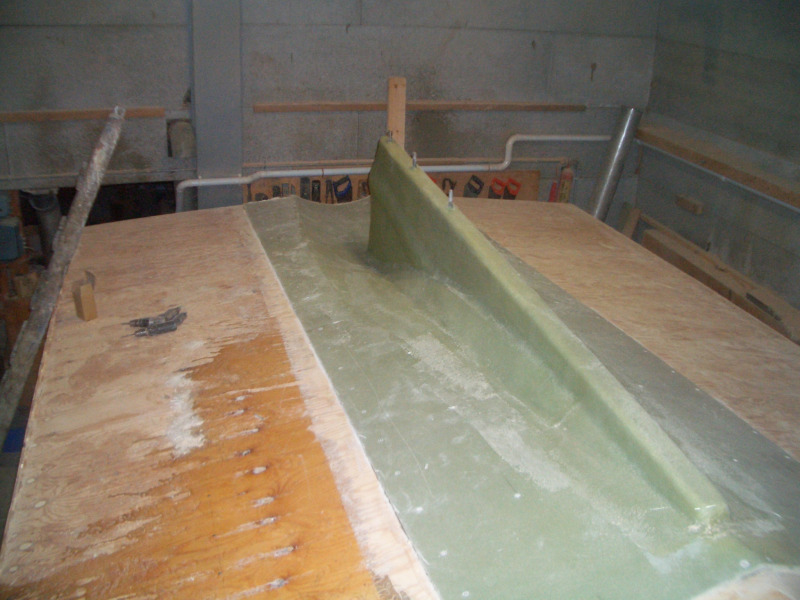

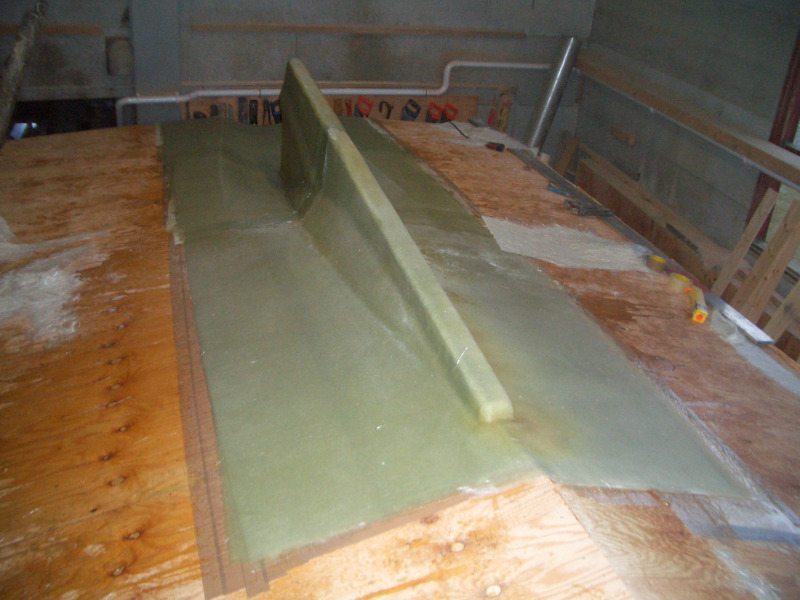

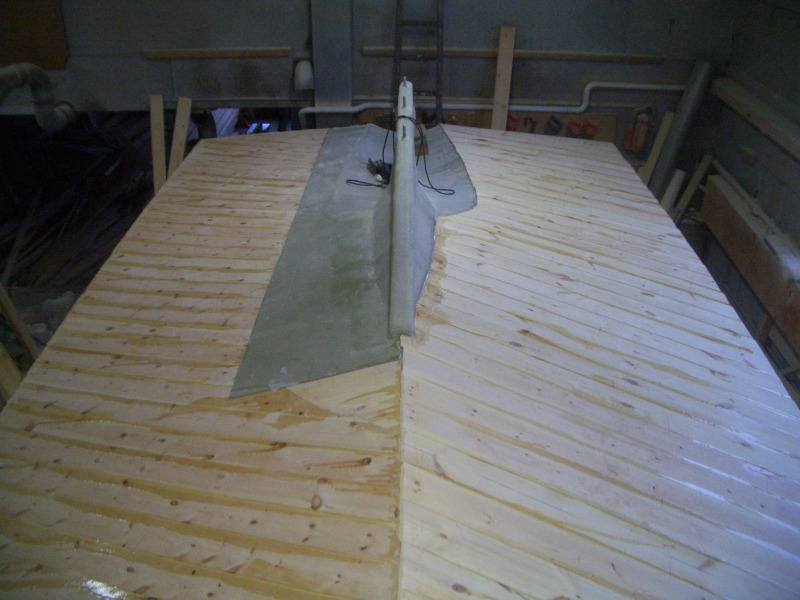

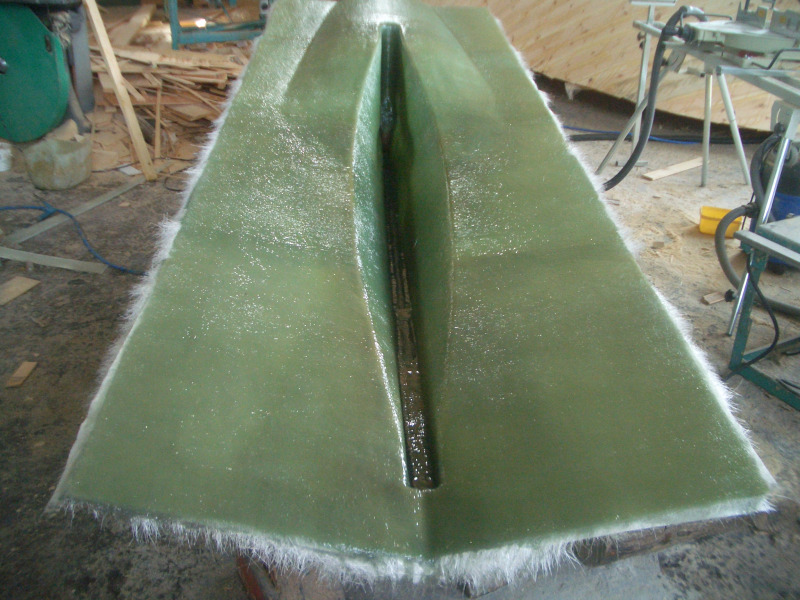

Så har eg fått på plass dei første laga med glassfiber.
Fleire lag måtte støypast.
Epoxyen er lagt utover og kjølen er klar for å skruast fast.

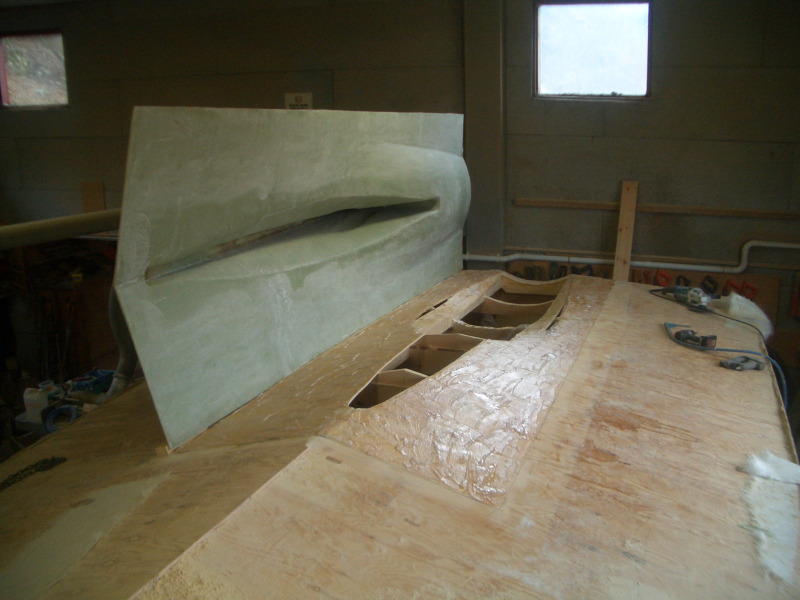

Så er kjøl/tunnell festa til resten av skroget.
Så var det 3. laget.
Og deler av glassfiberen vert limt inn.
Speilet er ferdig limt.

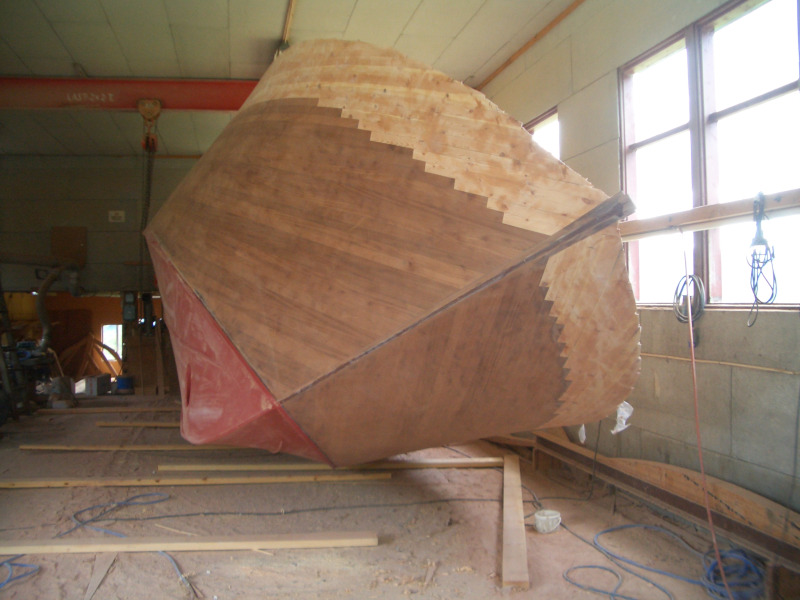

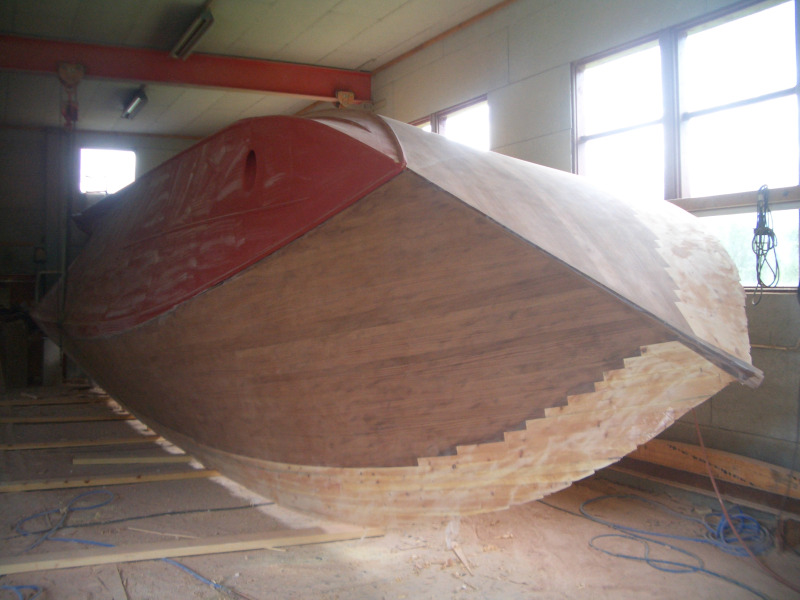

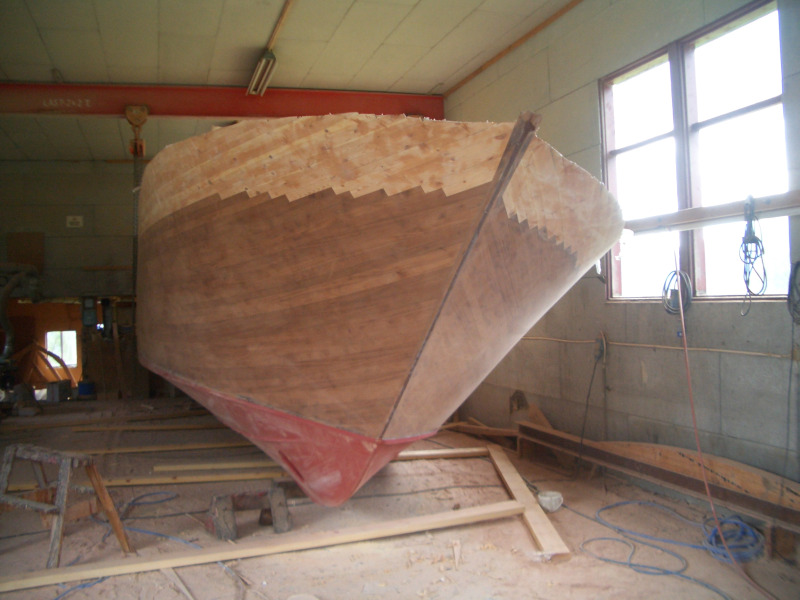

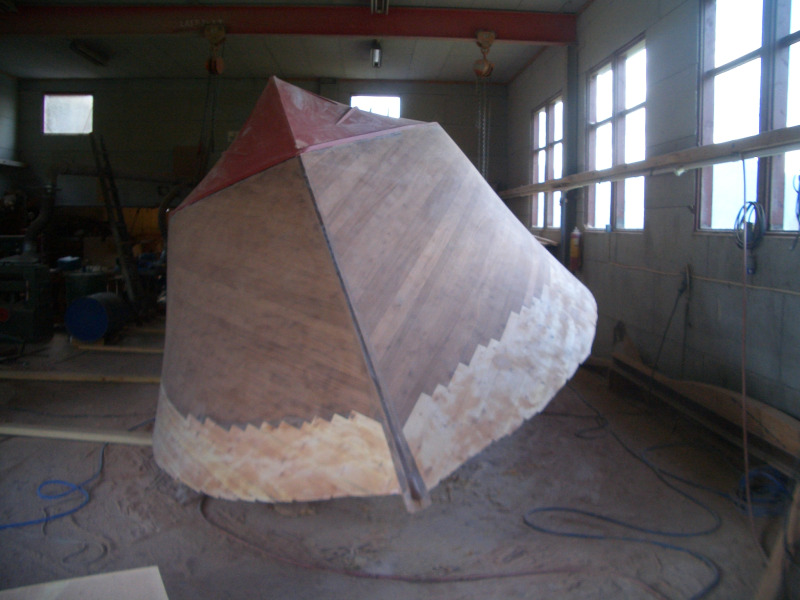

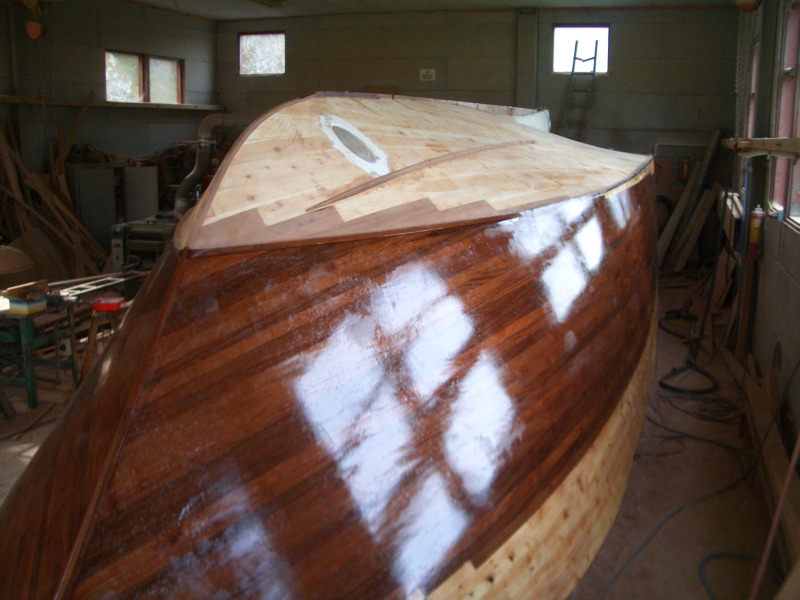

Så var det 4. laget som vert limt på skroget.
Så er mahognyen og matrialene til skansekledninger på plass.

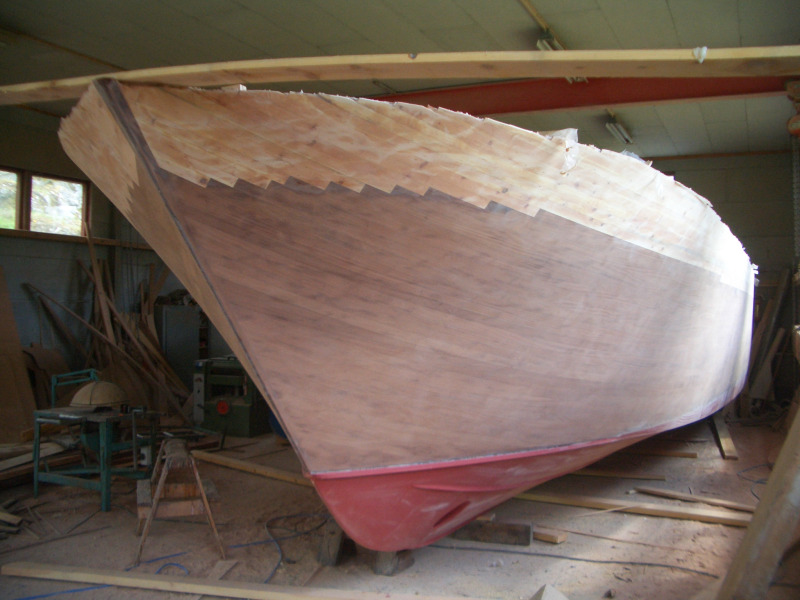

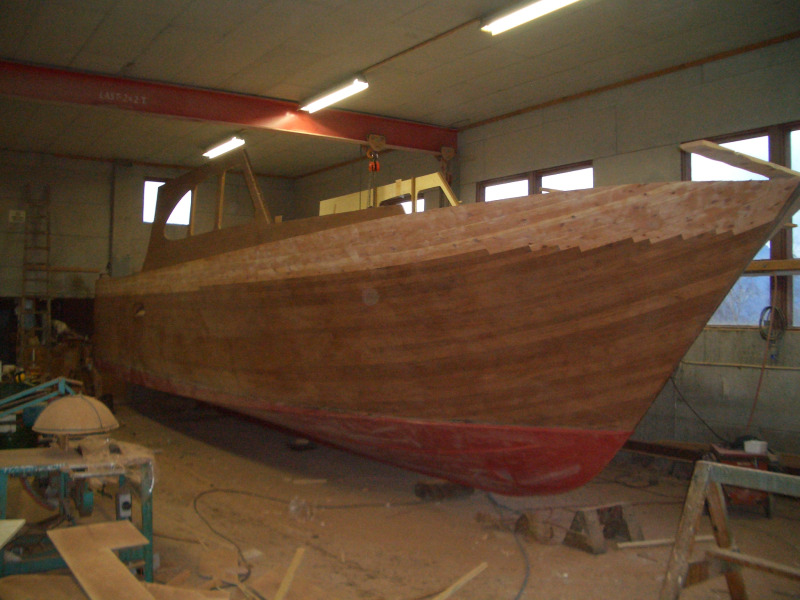

Skroget er limt ferdig og nå skal eg til med detaljer og sliping.

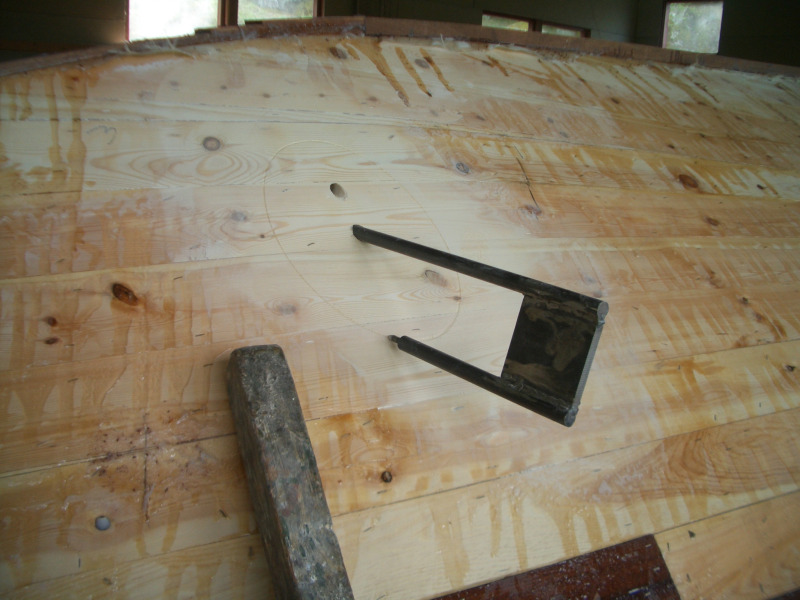

Her skal baugpropellen vera.
Så er tunnell og steglister på plass.

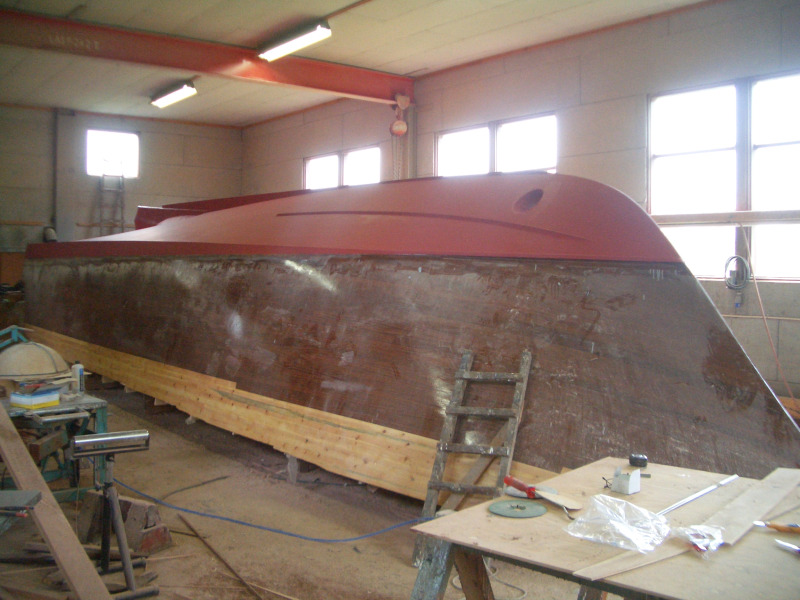

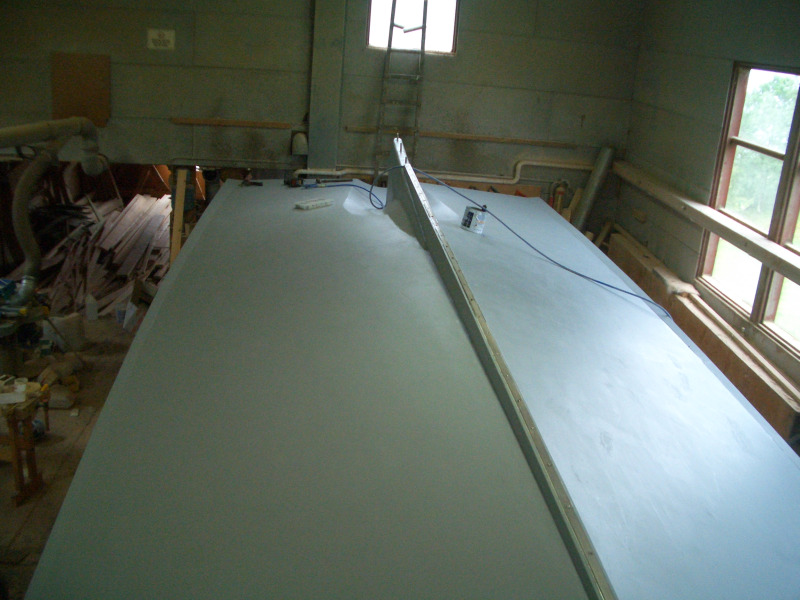

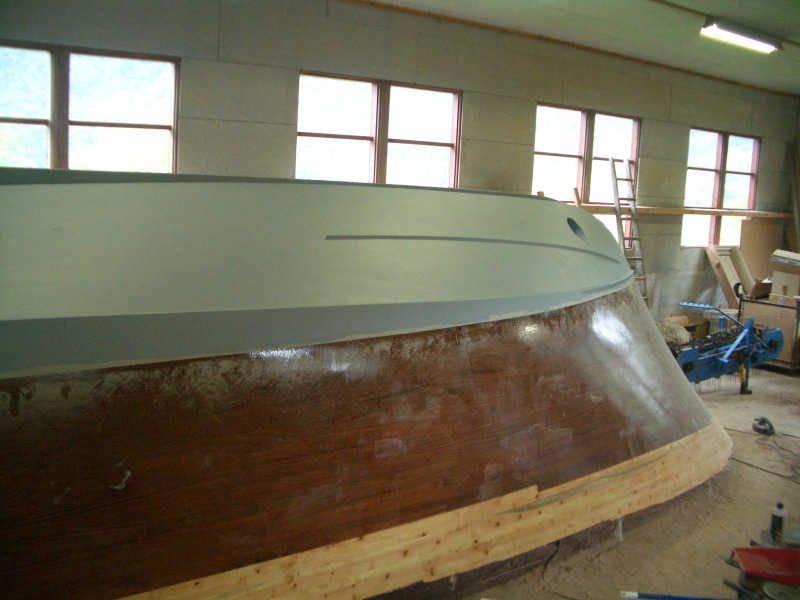

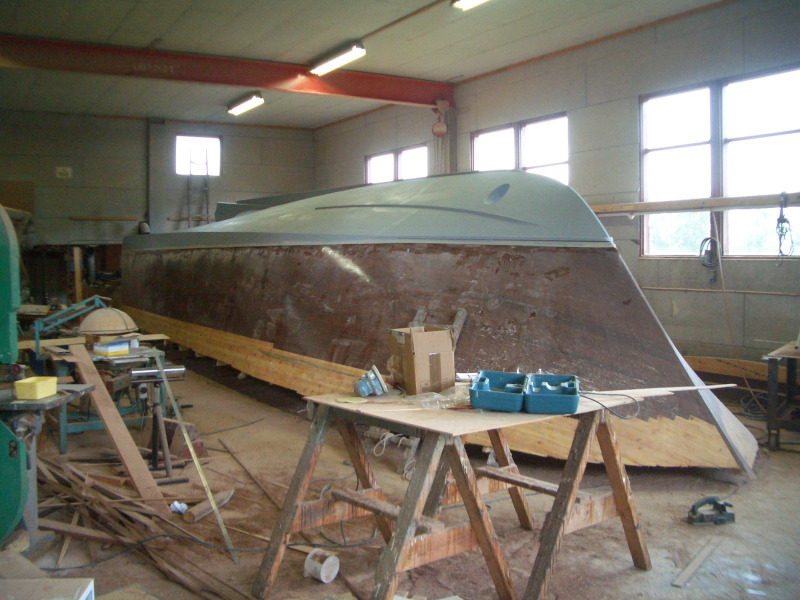

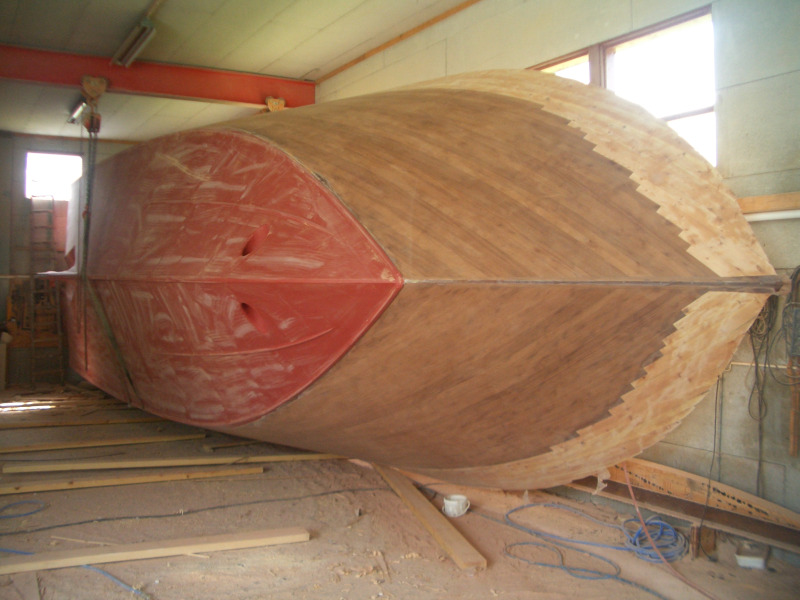

Botn har fått 2 lag Jotun Antipest.
Bakre del av botn.
Fremste delen.
Det er lagt på 1 lag med bunnstoff, slik at det herdar i samen med primer.
Så er skroget slipt og det er tid for å snu båten.
Skoget tek stor plass.

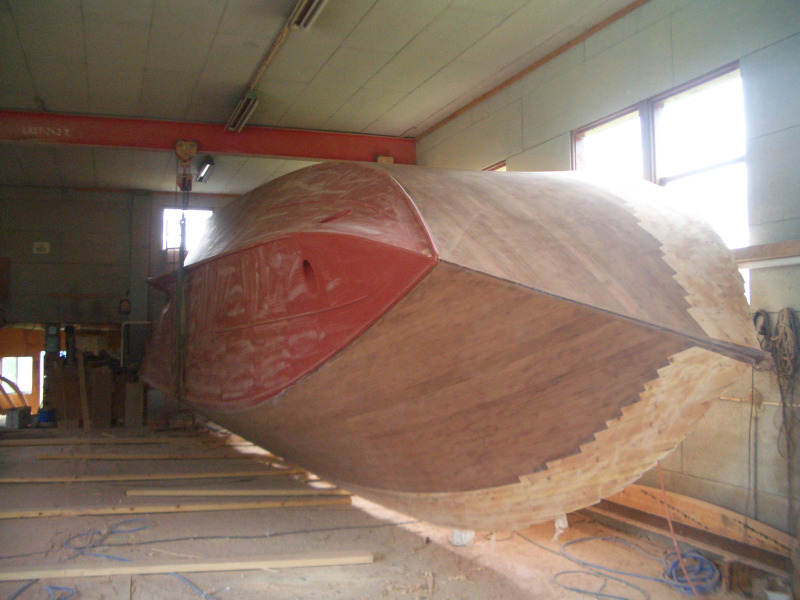

Nå er det snart ingen veg tilbake.
Veggpryd ?
Så er båten snart på rett kjøl.
Snuoperasjonen gjekk greitt.
Så står skroget i vater.
Her er det mykje som skal monterast.

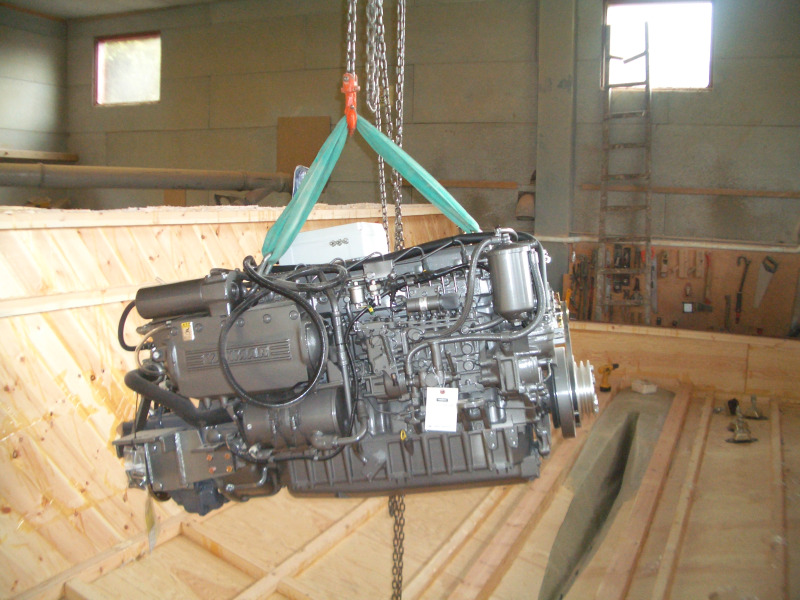

Motoren ,Yanmar 340 hk, vert heisa om bord.
Med snor og vater vert motorplassen rekna ut.
Så er motorfundamentet ferdig.

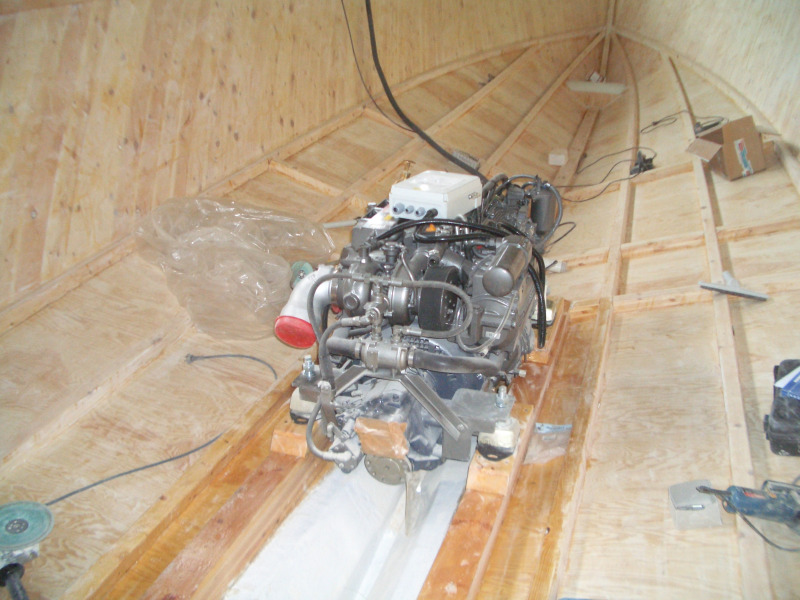

Og motoren står på fundamentet. Propellakslingen kjem seinare.

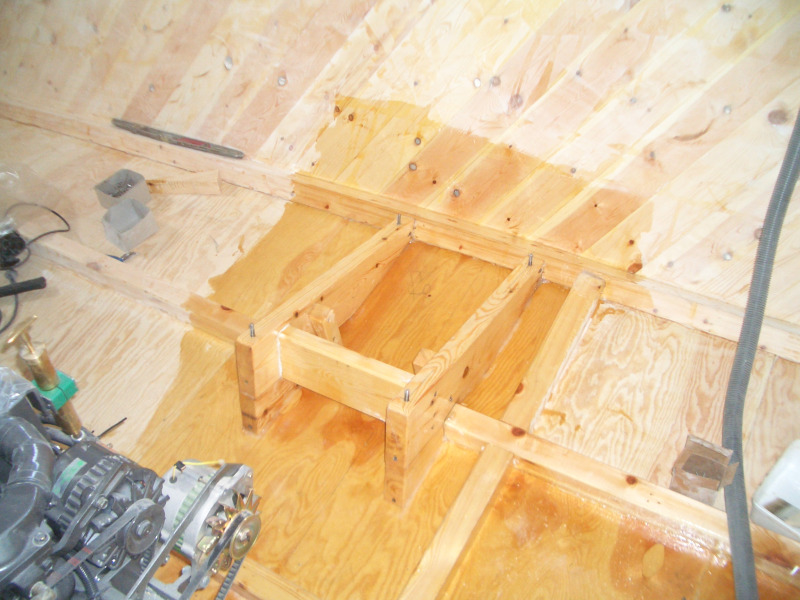

Store båtar må ha straumaggregat. Her er fundamentet.

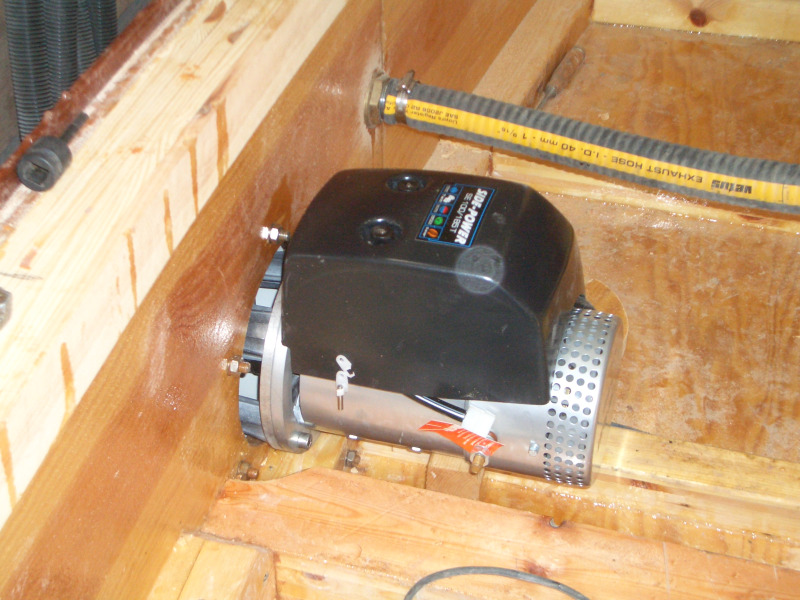

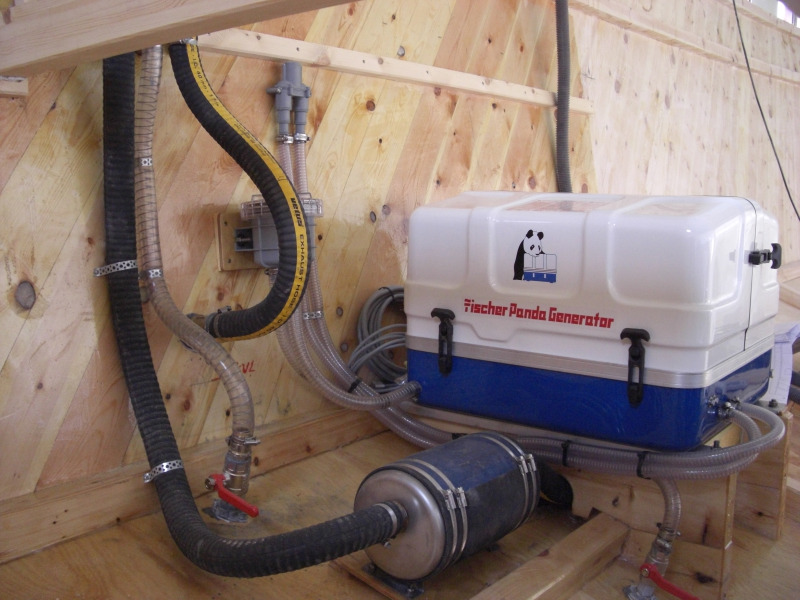

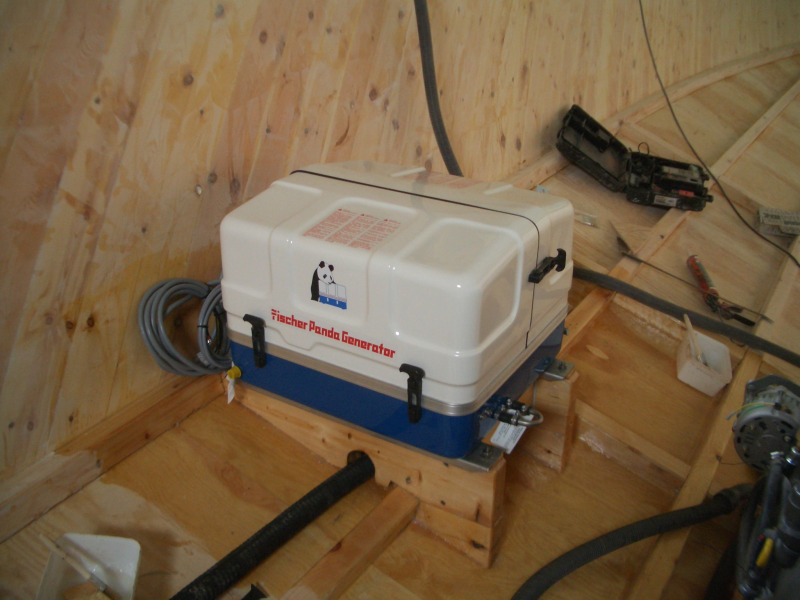

Så var aggregatet på plass.
Og slangane er kopla til.

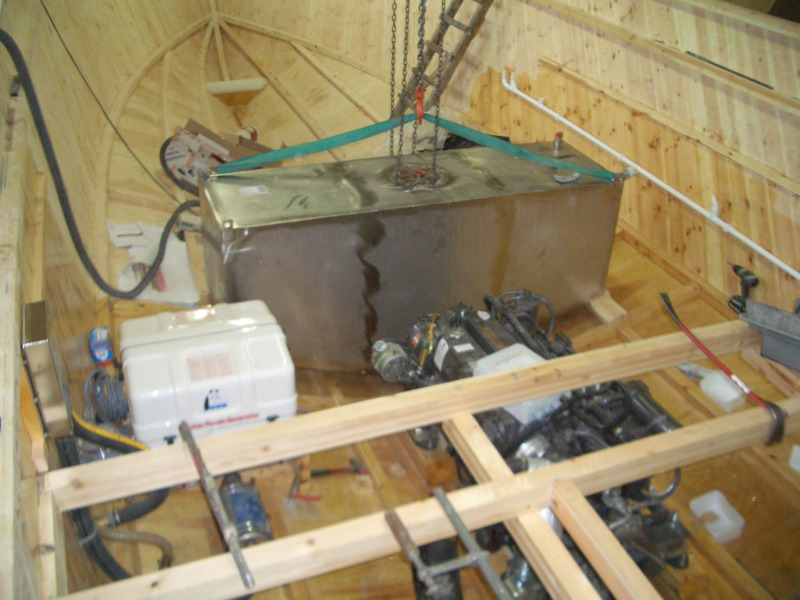

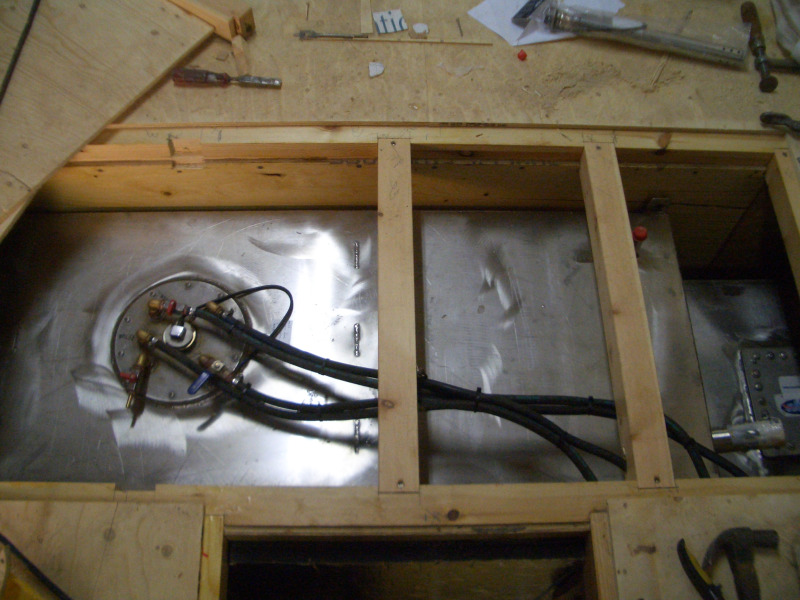

Dieseltanken må justerast på plass.

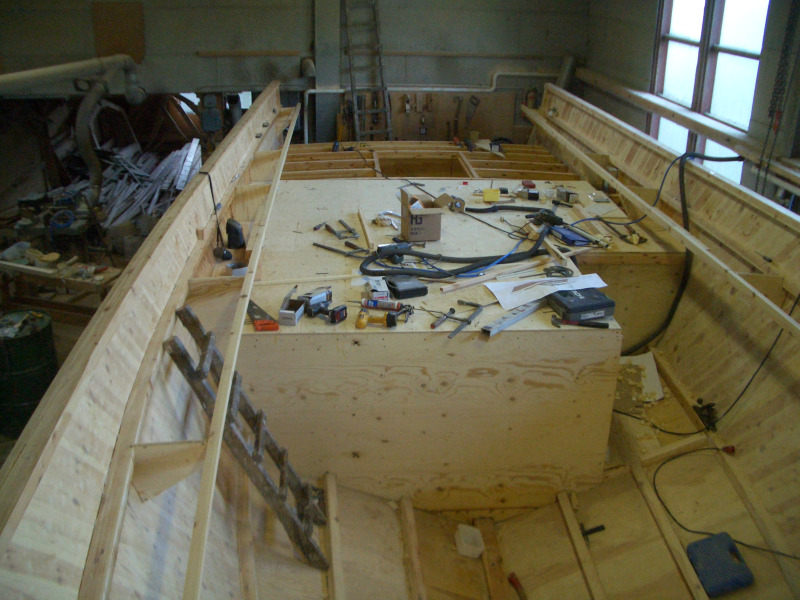

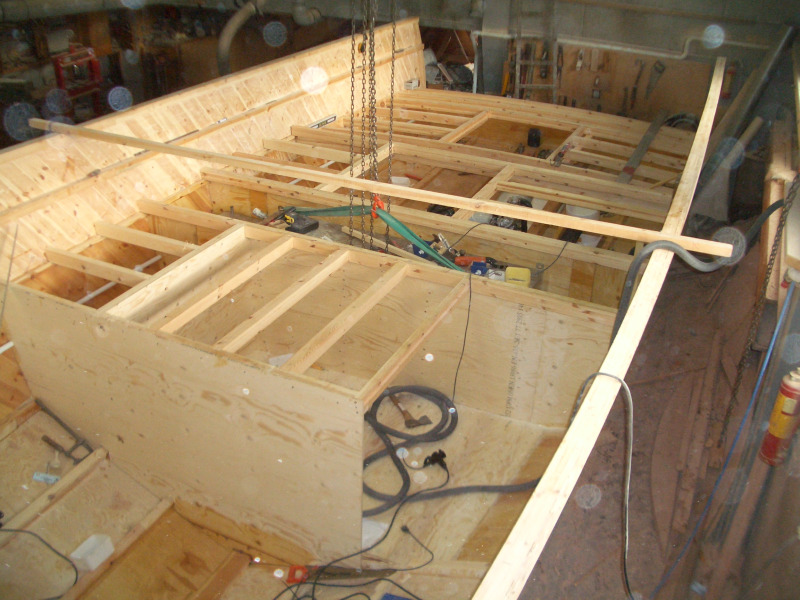

Så var det bjelkane.

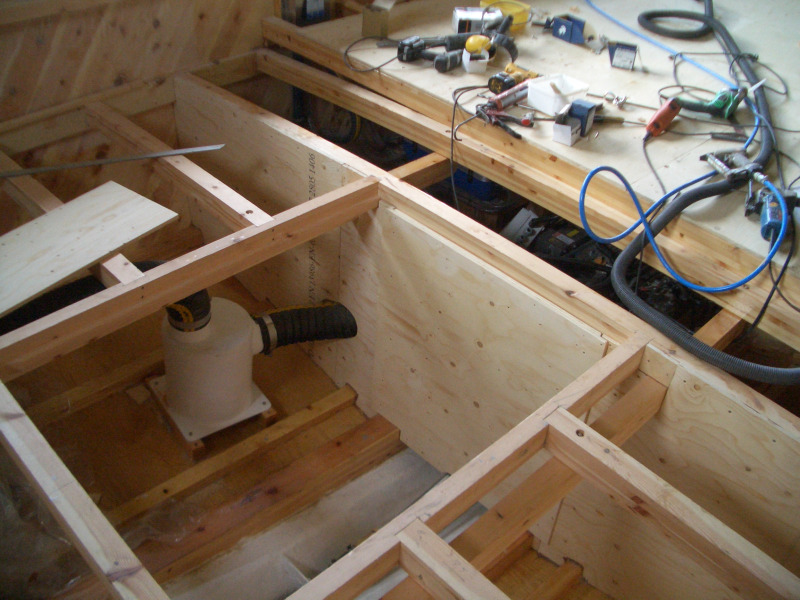

Skott og lydpotte.

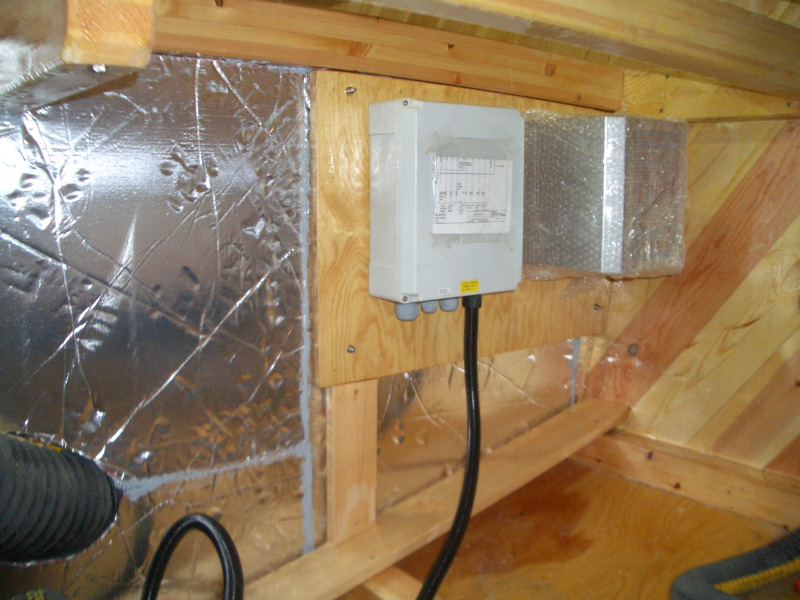

Motorisolasjon og skap til motorstyring.
Kne og bjelkevegar.

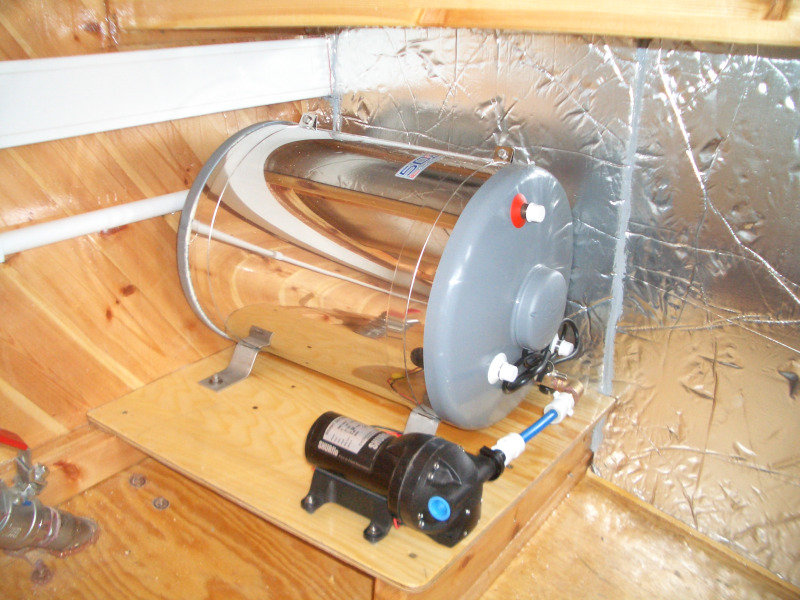

Varmtvannsberedar og trykkvannspumpe.

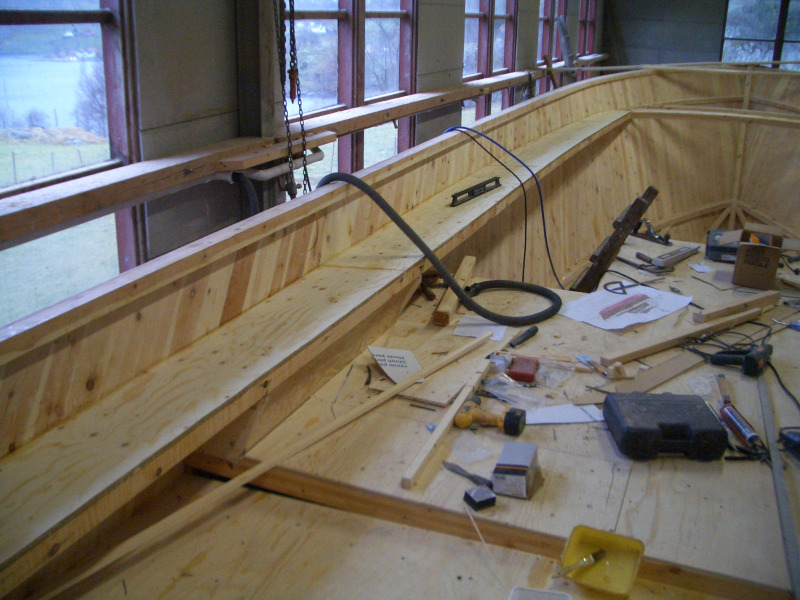

Dekk bak og skanndekk.
Så er det tid for overbygget.
Bakerste delen av overbygget.

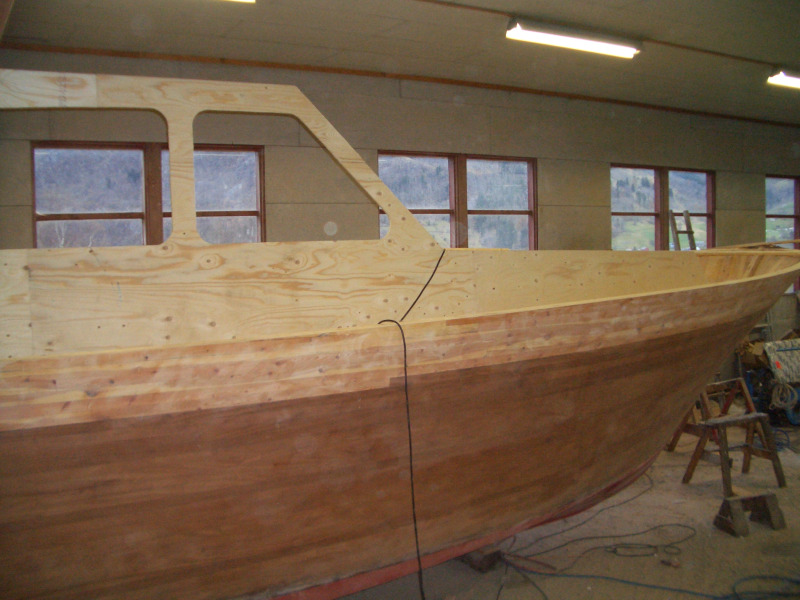

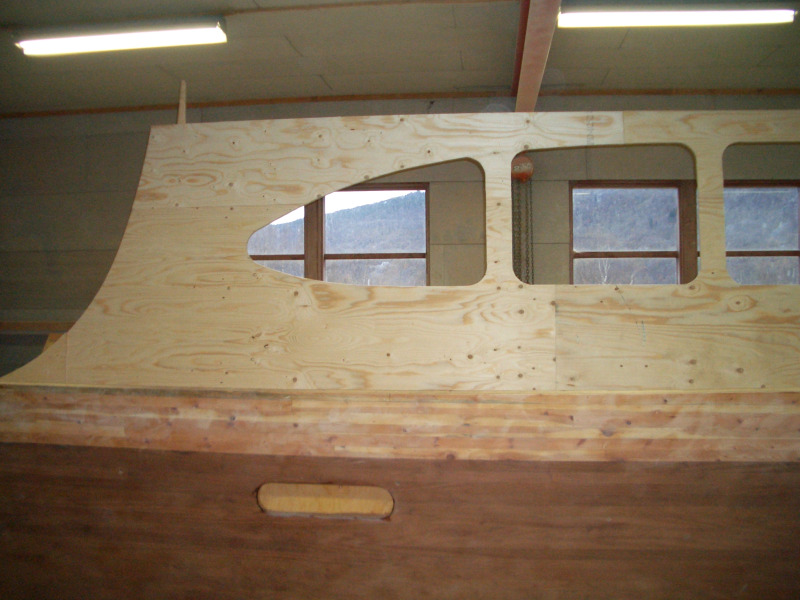

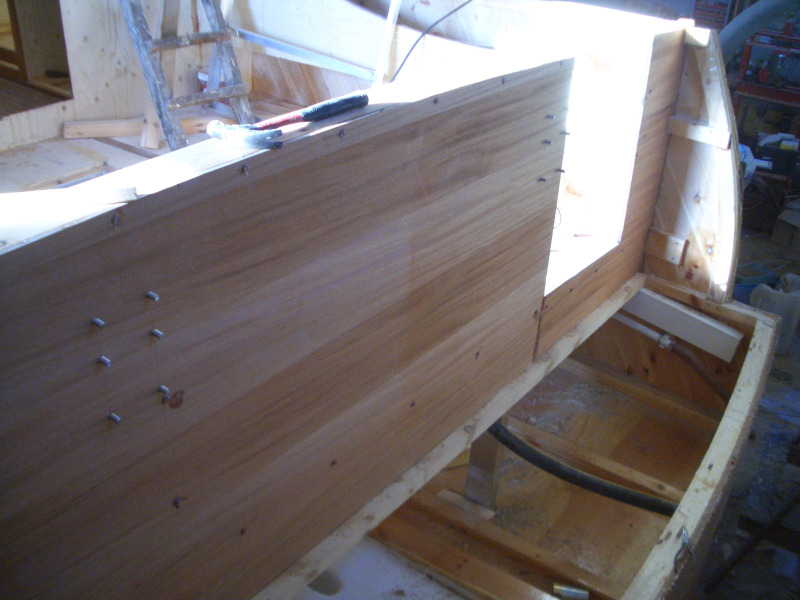

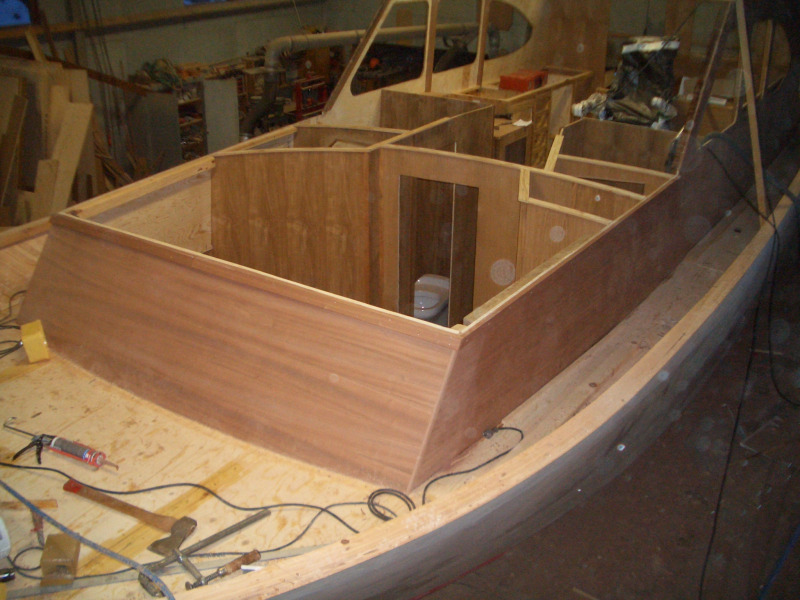

Nå er hyttesidene komen på plass.
Dieselslangane er monterte.

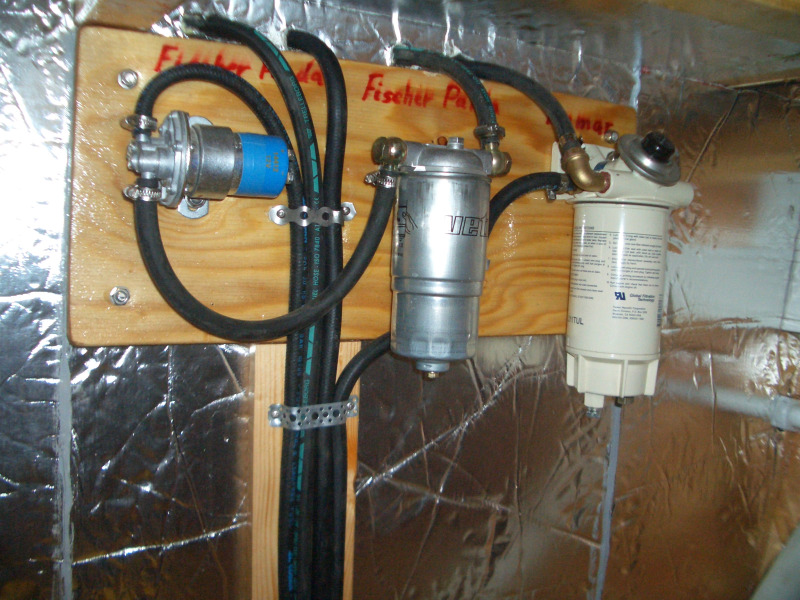

Og dieselfilteret er lett å skifta.

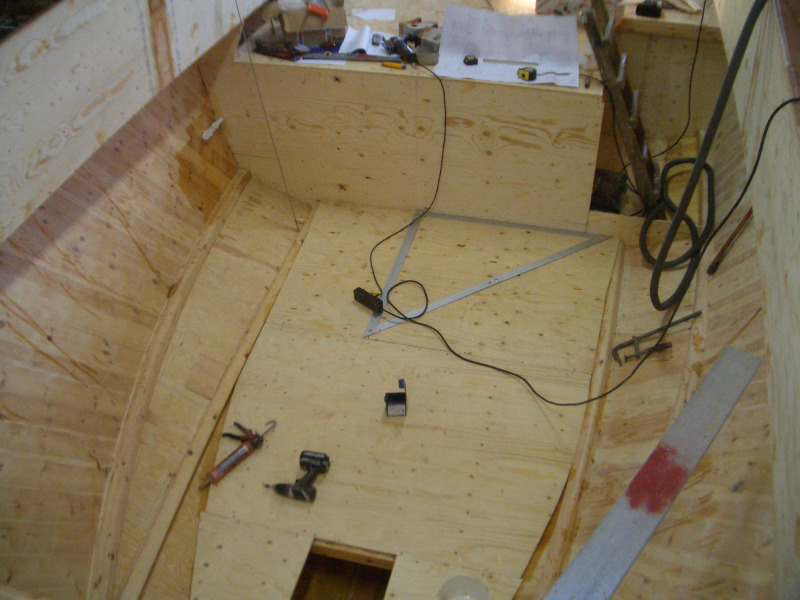

Så var det innreidinga, her er dørken komen på plass.

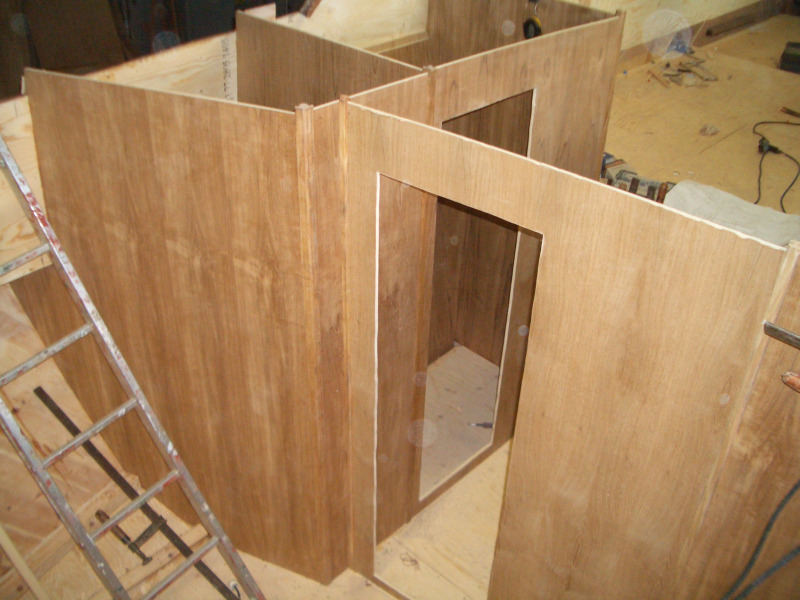

Skotta er plassert, døropning inn til toalettet.
Dobbelkøy i fremste lugaren.
Det er berre karmen rundt køya som manglar.

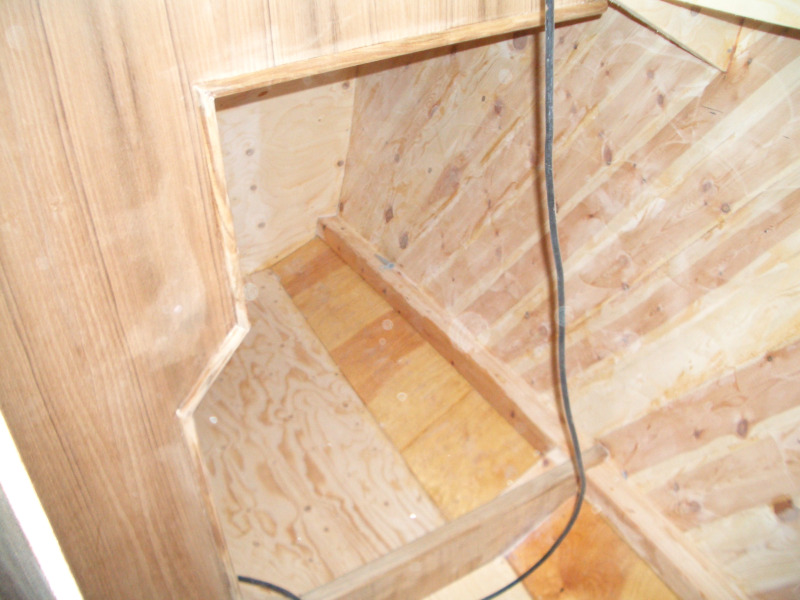

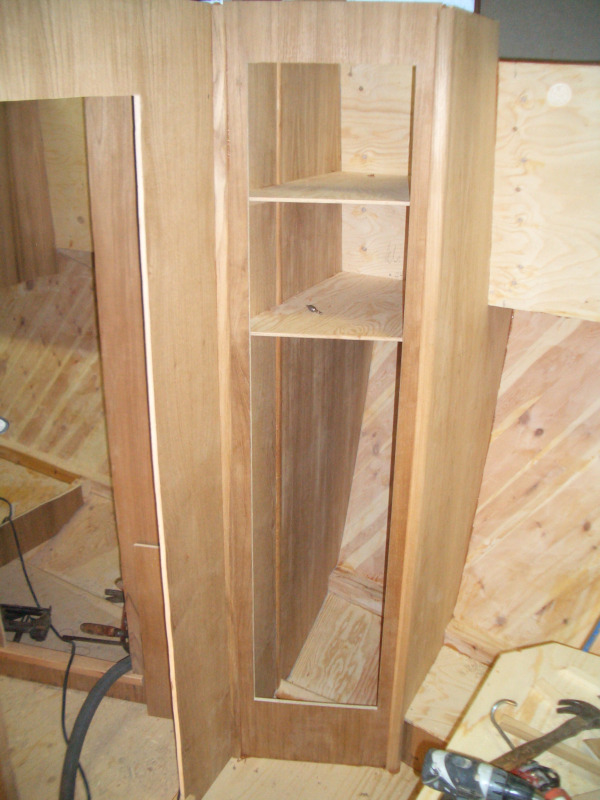

Kleskap i forkabinen.
Ankerbrunn og vannrøyr til kran for vask av anker mm.

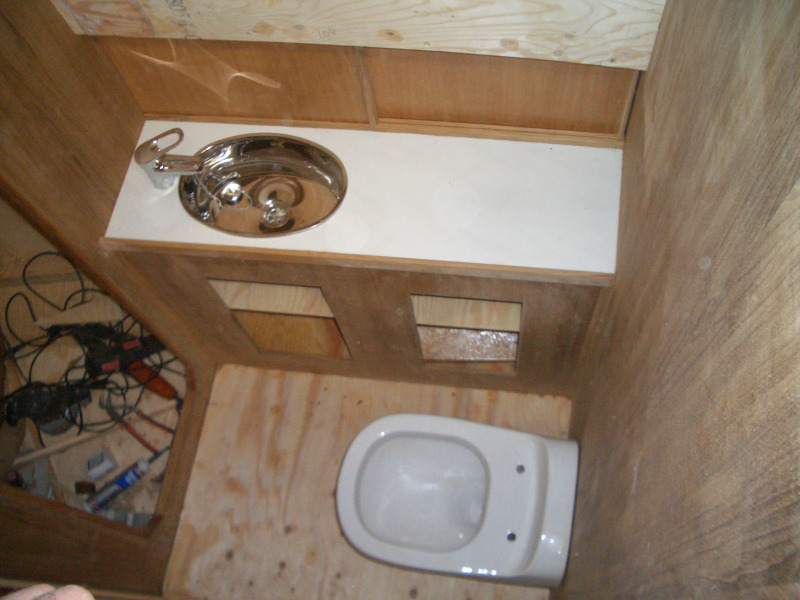

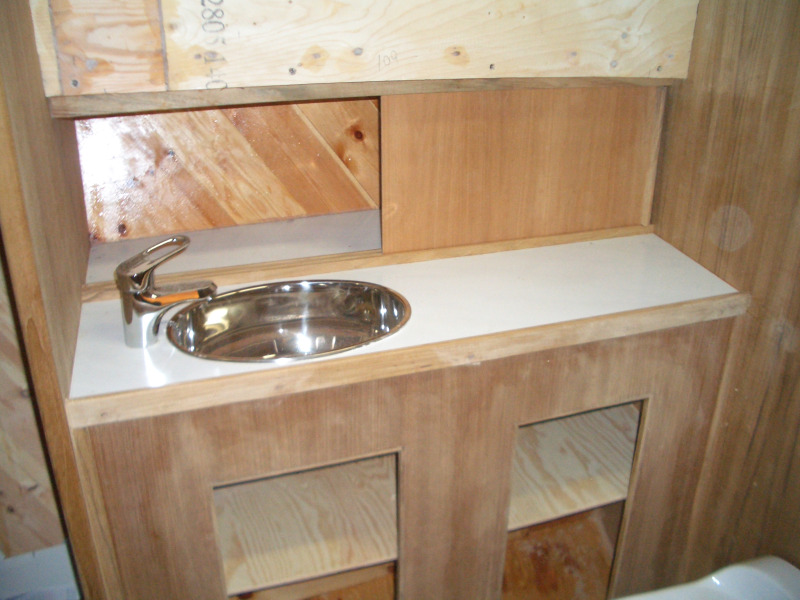

Skap og vaskebenk i toalettet.
Toalettrommet sett ovanfrå.

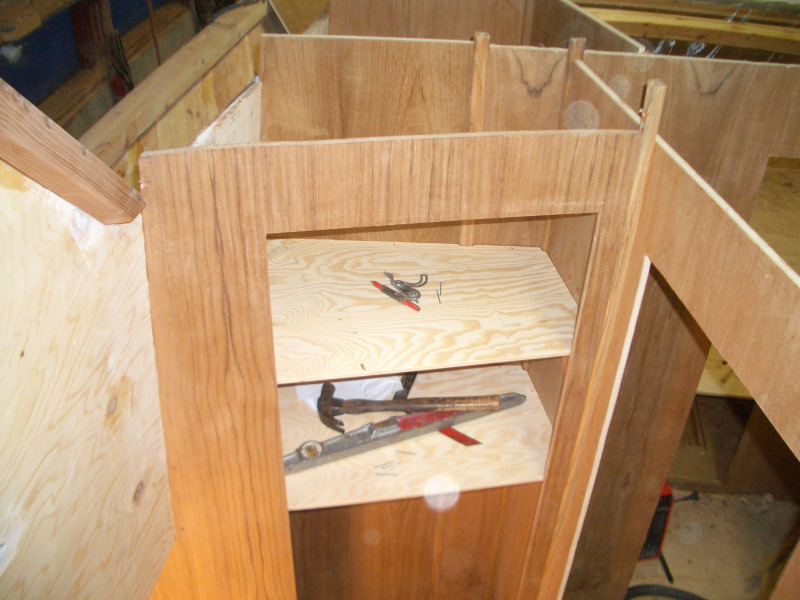

Kleskap i midtkabinen.

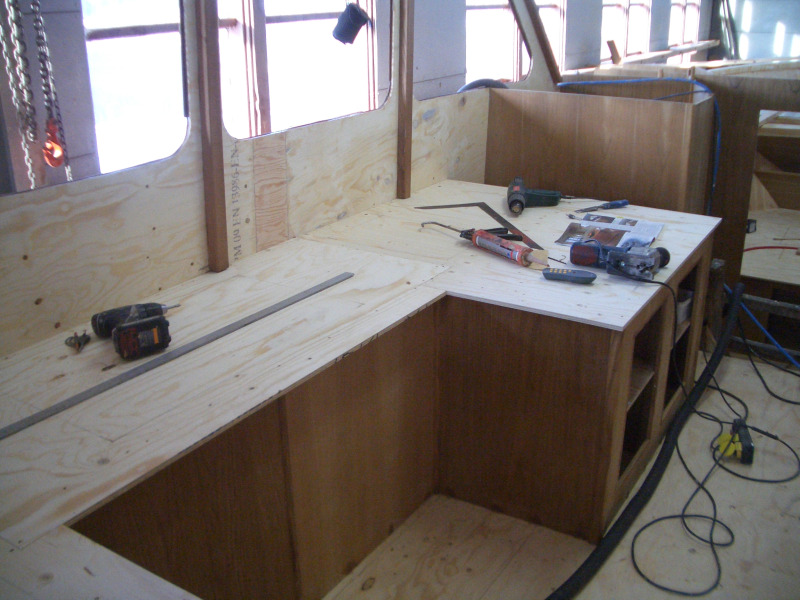

Innreiding i styrehuset babord side.

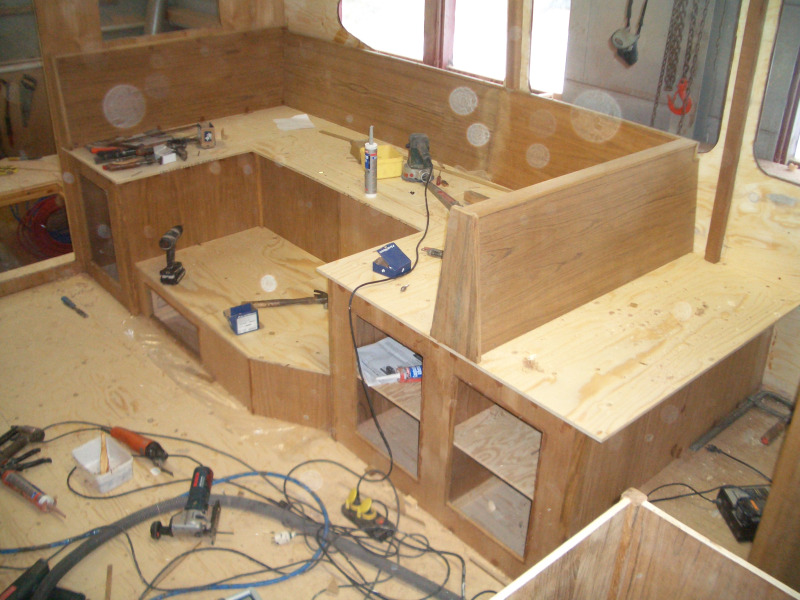

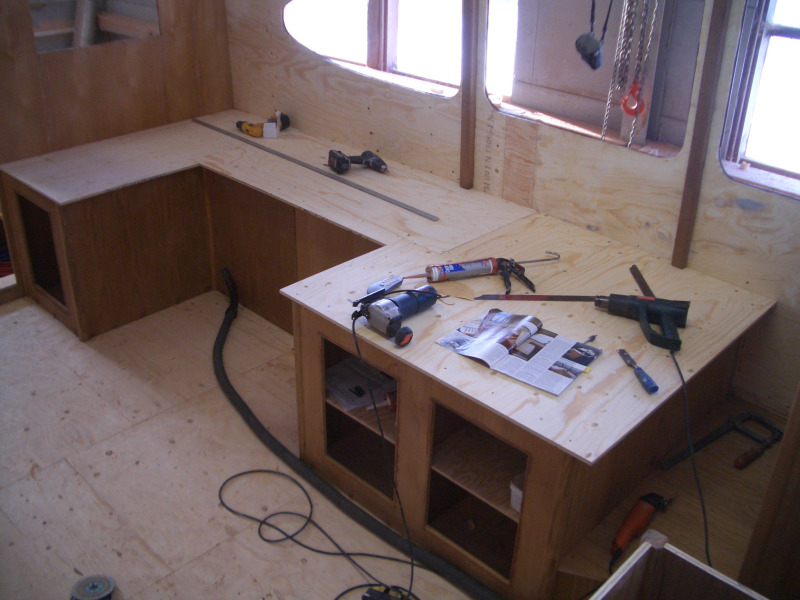

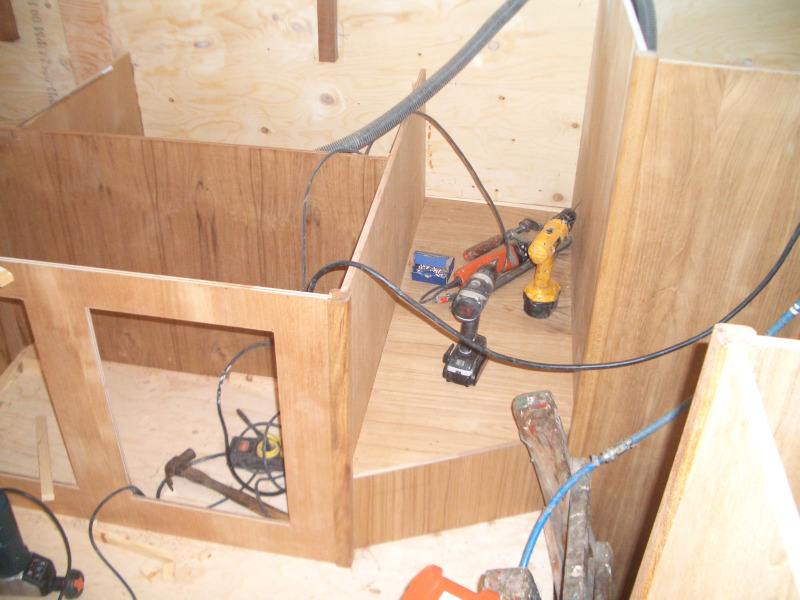

Dette skal verta sitjegruppe.
Meir frå sitjeguppa.
Inngang til midtkabinen.
Sitjegruppa er snart ferdig.

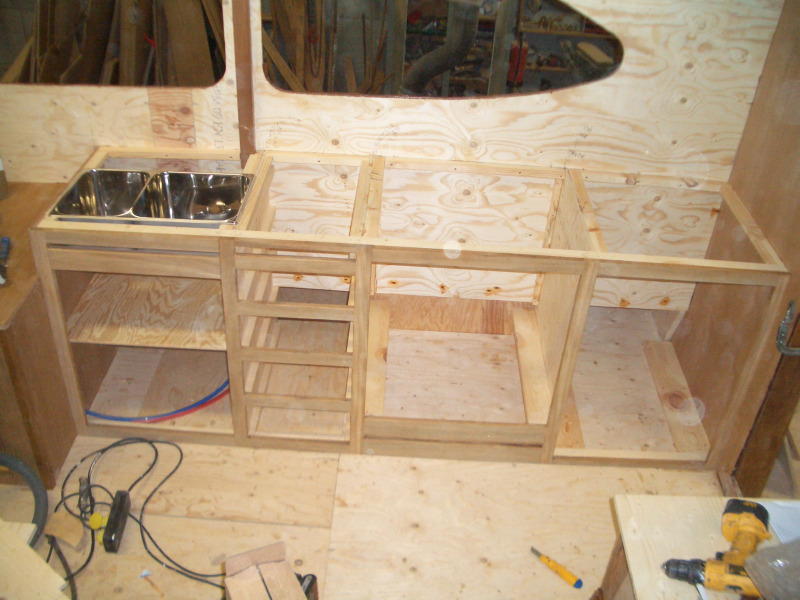

Pentrybenken tar form.

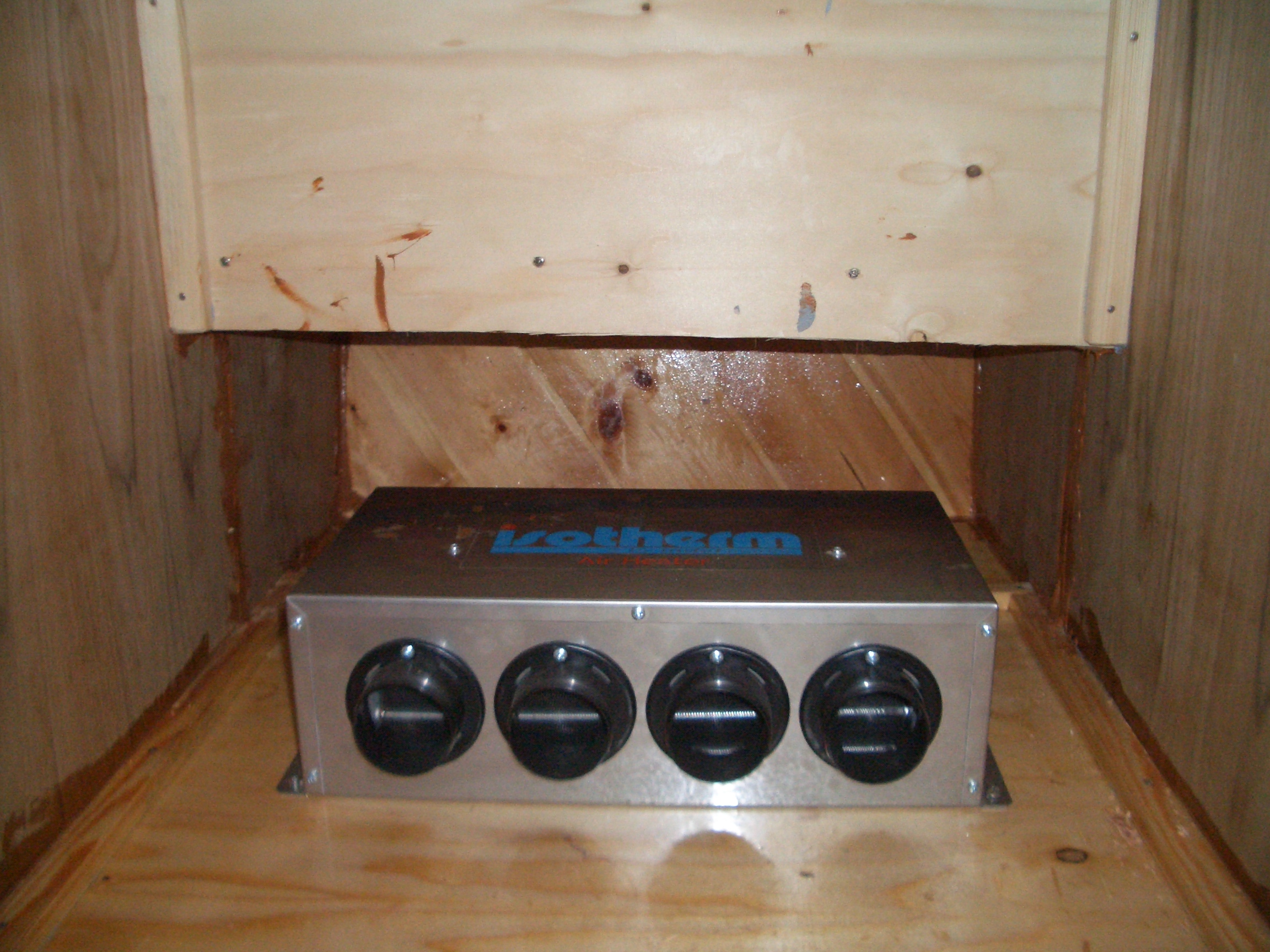

Defrostervarmaren er montert i benk under førarstolen.

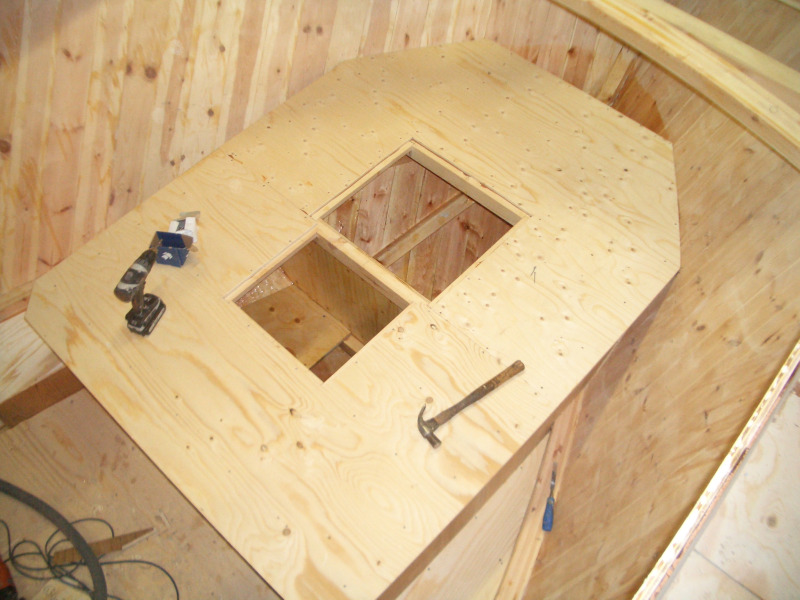

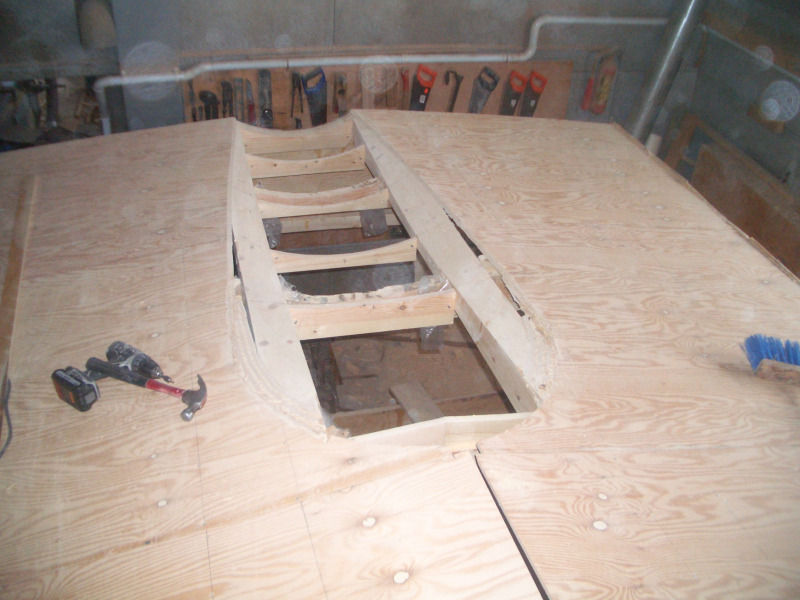

2 lag kryssfiner er limt og skrudd på plass, på dekket.

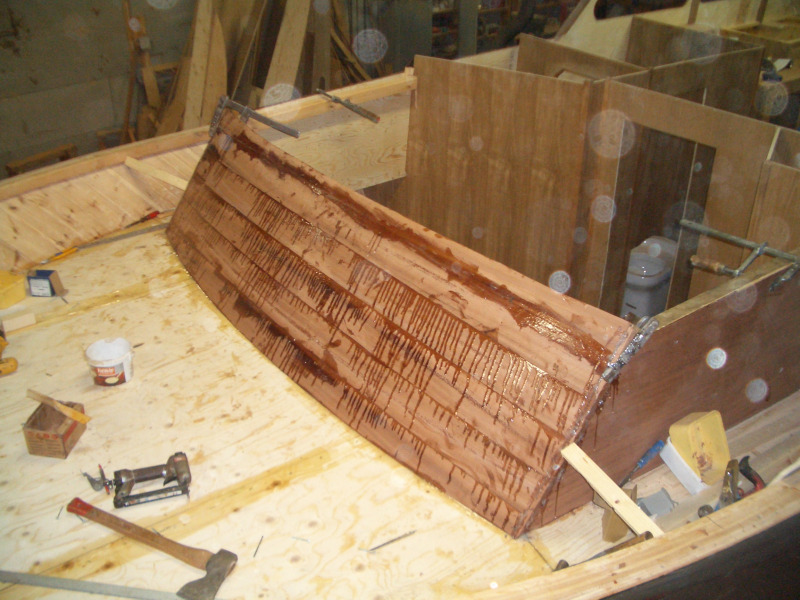

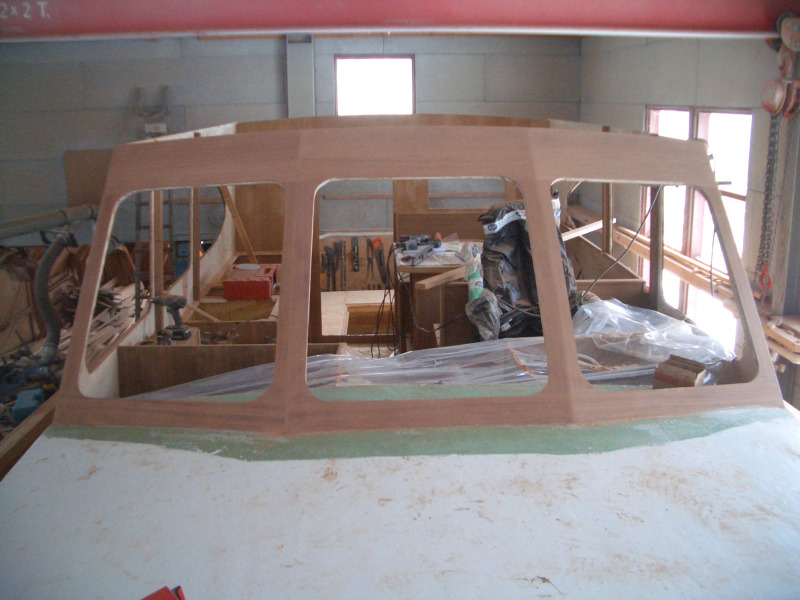

Så var fronten på kahytta på plass.

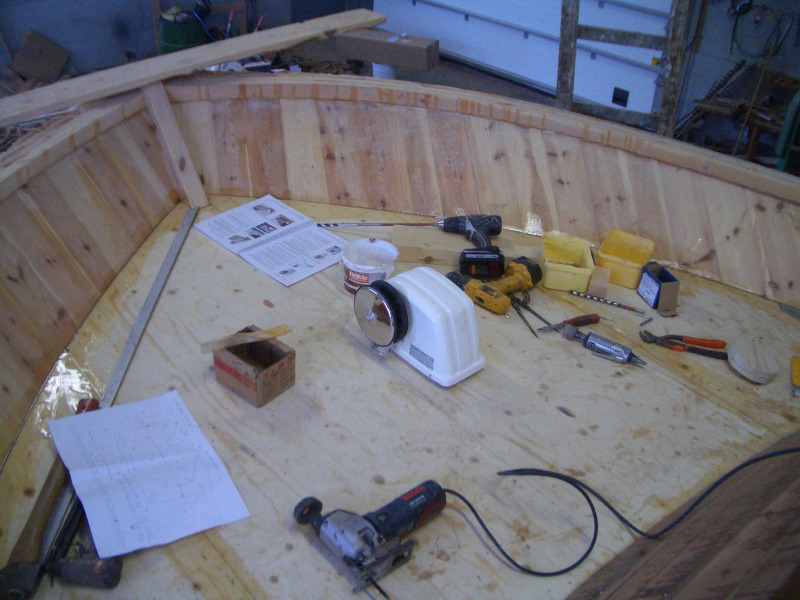

Ankervinsjen er fellt ned i dekket.
Her skal skapet og bordet stå.

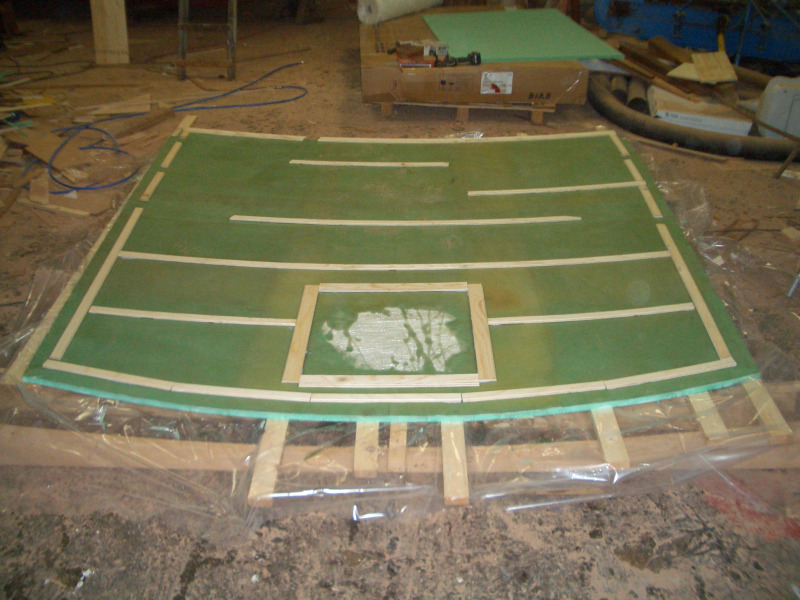

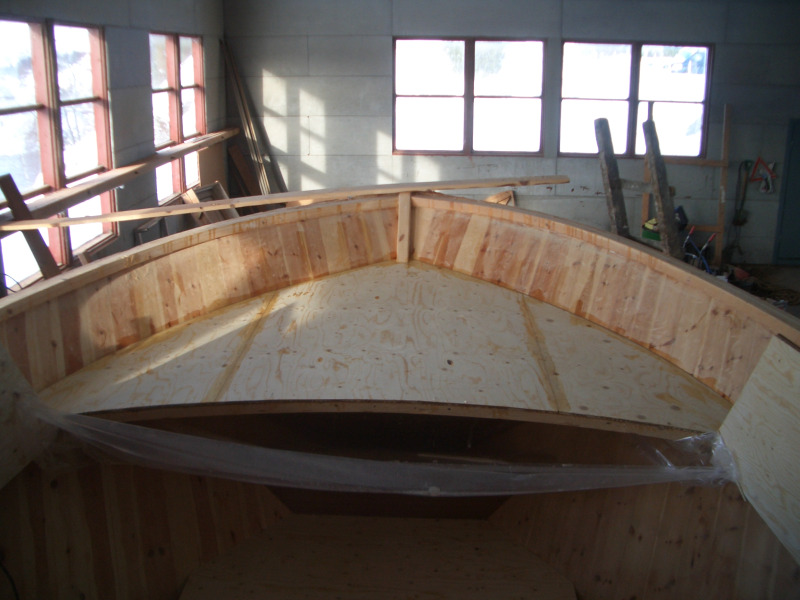

Så er kahyttaket plasta på innsida.
Skotta er kappa og limt på feste for taket.
Taket er limt og skrudd fast, klar for plasting.

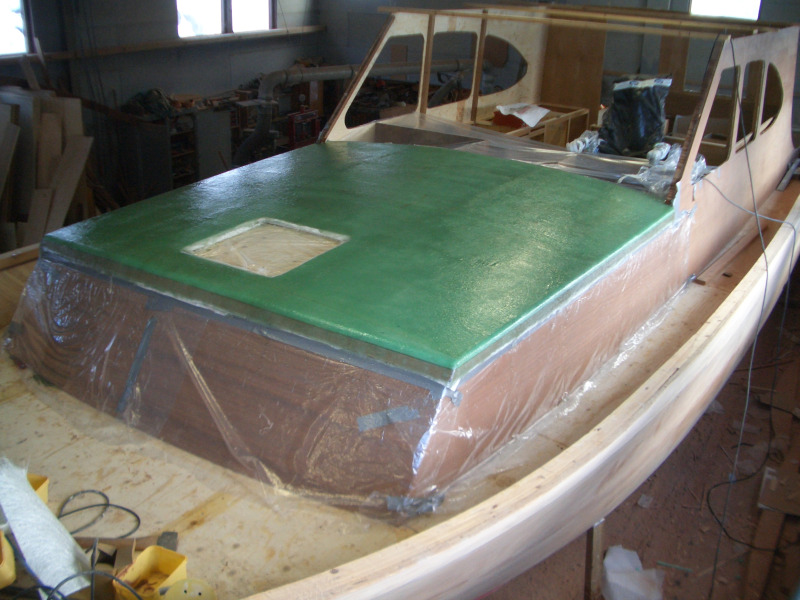

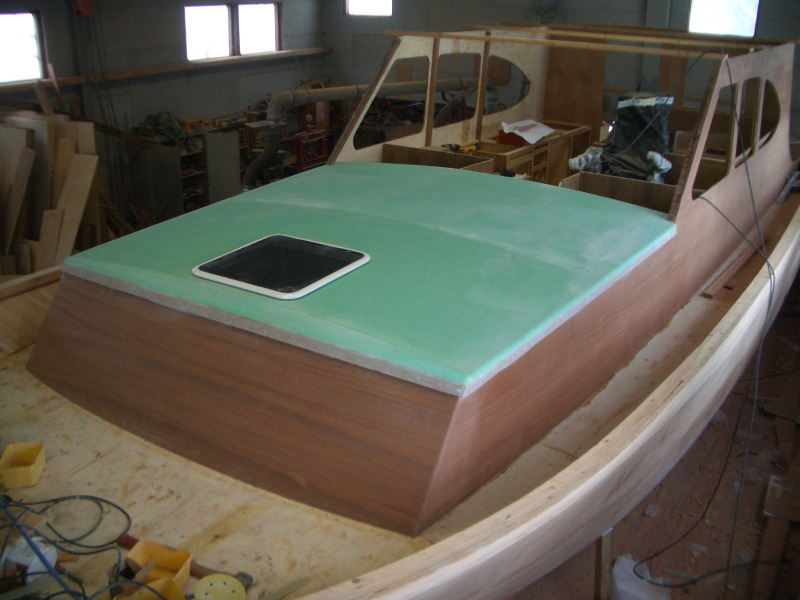

Så er glassfiberen på plass.
Har passa til fronten av styrehuset.
Så er eg snart klar for å lima på mahogny.

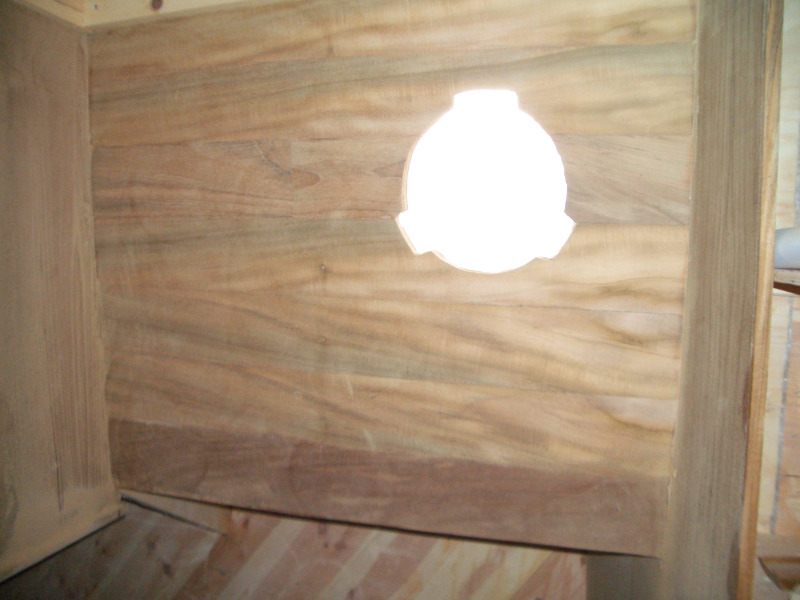

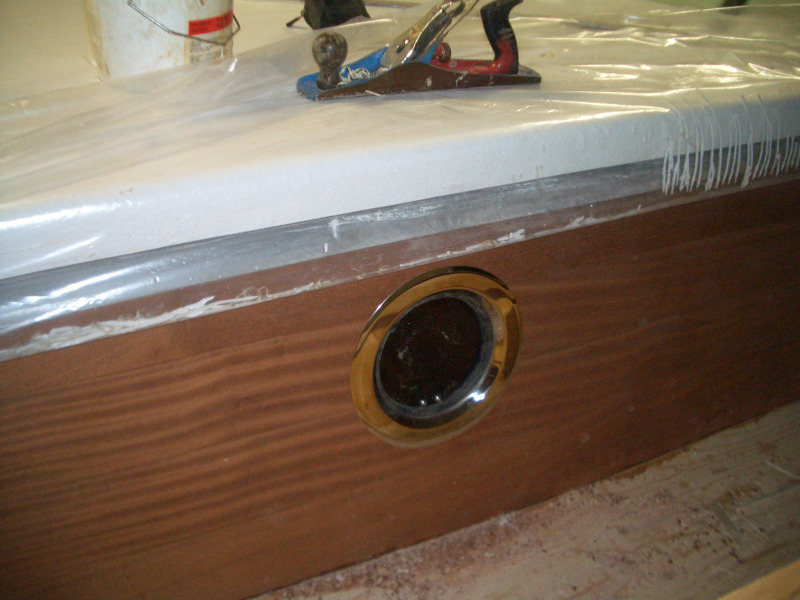

Skar hol i hyttesida og prøvde ein lysventil.
Teak innvendig front og slik vert det på resten av overbygget.

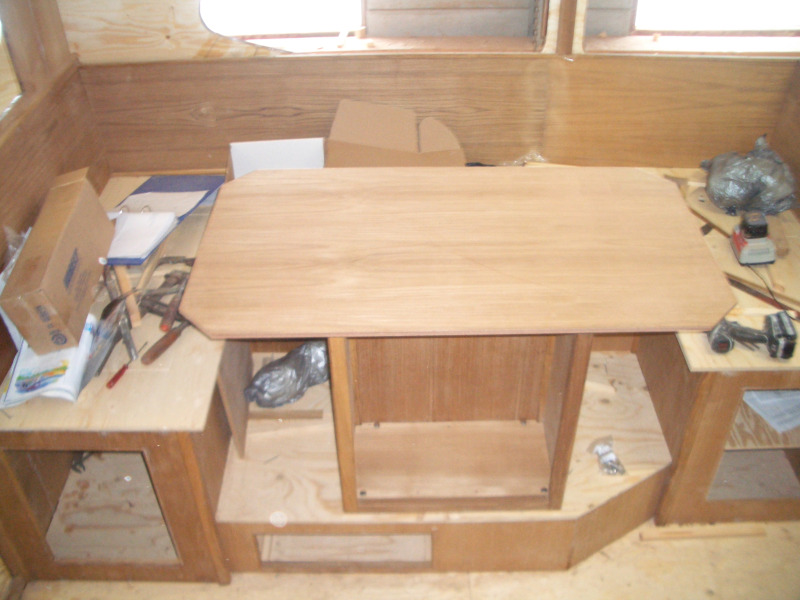

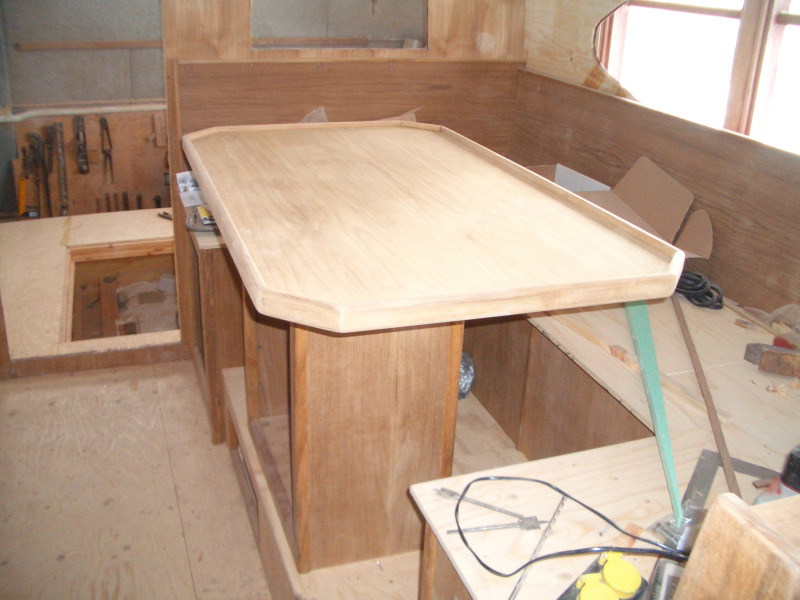

Bordet er ferdig.

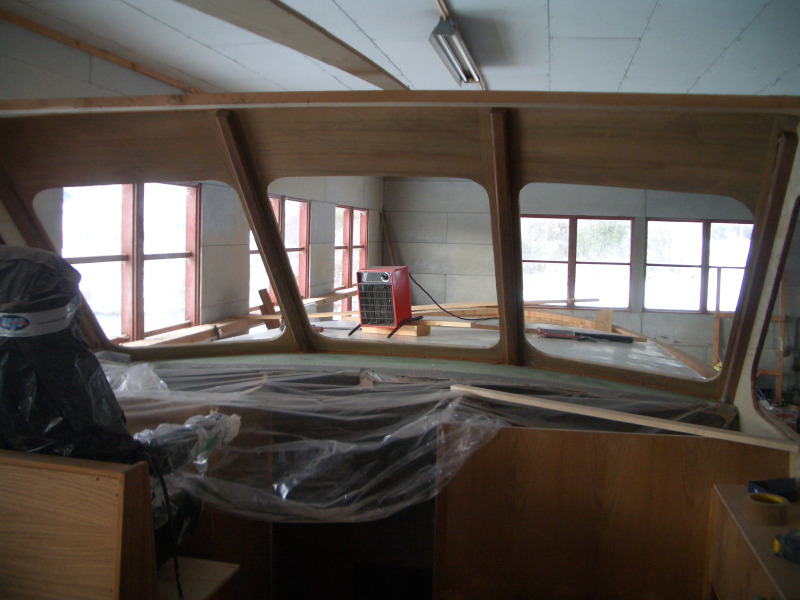

Front i styrehuset er ferdig.
Taket over styrehuset er støypt. Sparkling og maling vert gjordt seinare.
Her er luka for å koma opp på flybrigde.

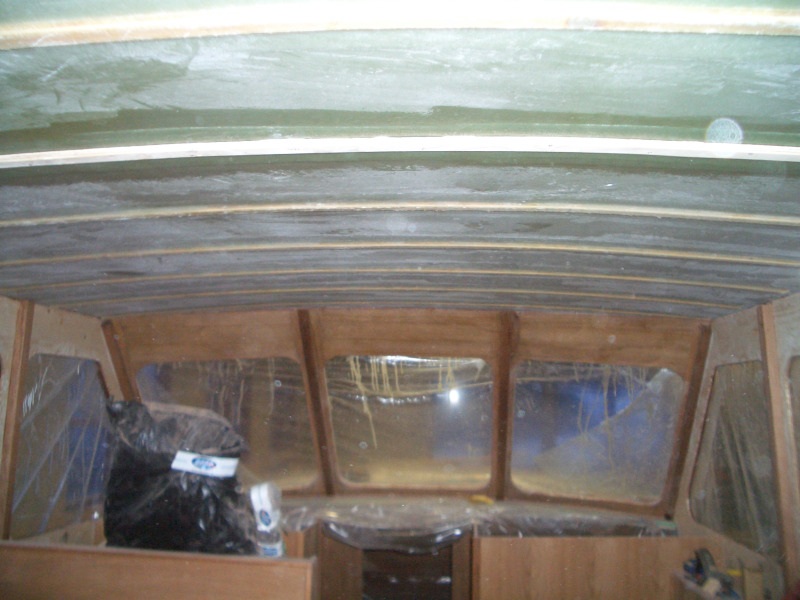

Taket innvendig med feste for takplatene.

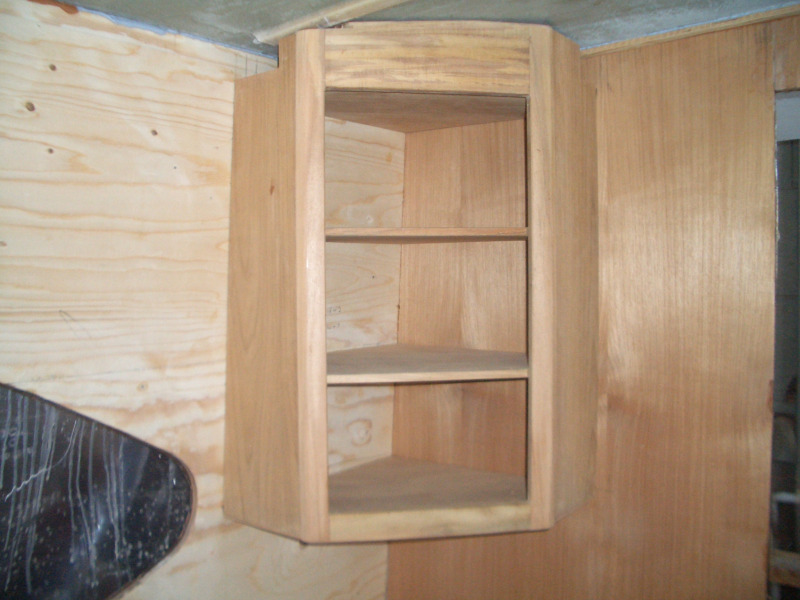

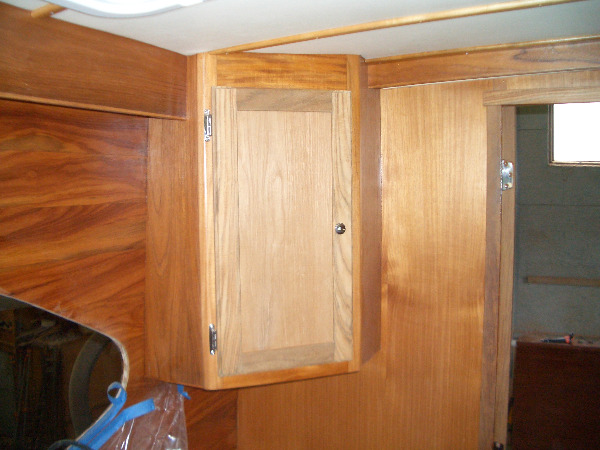

Hjørneskapet over pentrybenken.

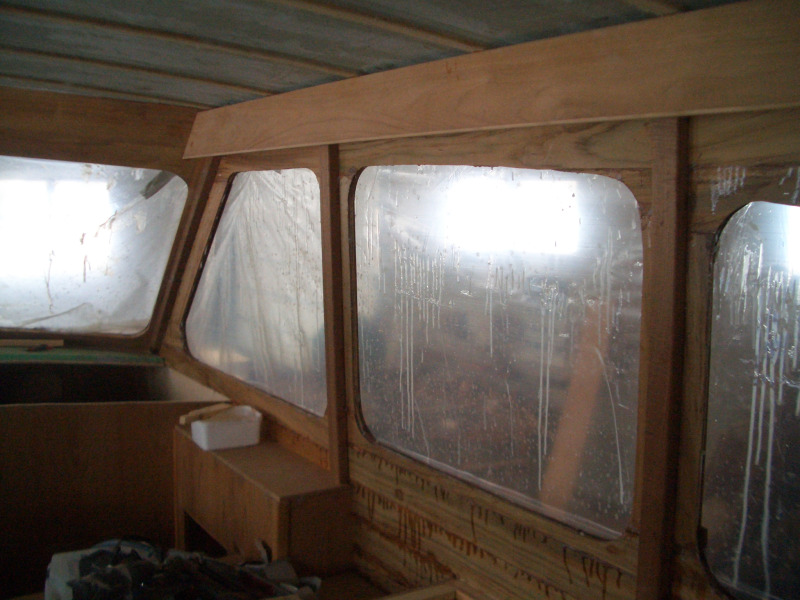

Teaken vert limt på innsida av overbygget og gardinbrettet er på plass.
Platene i front styrehus er komen på plass og ferdig lista.

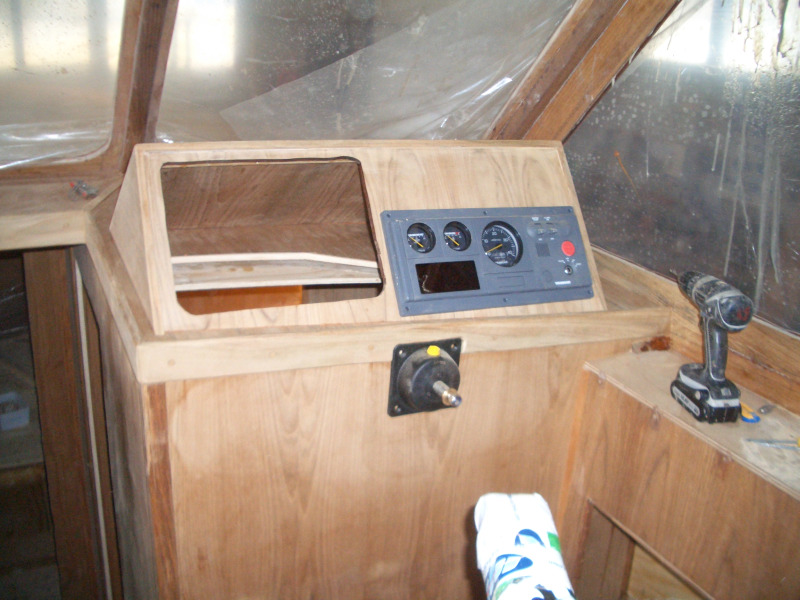

Her er instrumentbordet med plass for kartplottaren.
Hyttesidene innvendig er ferdig slipte.

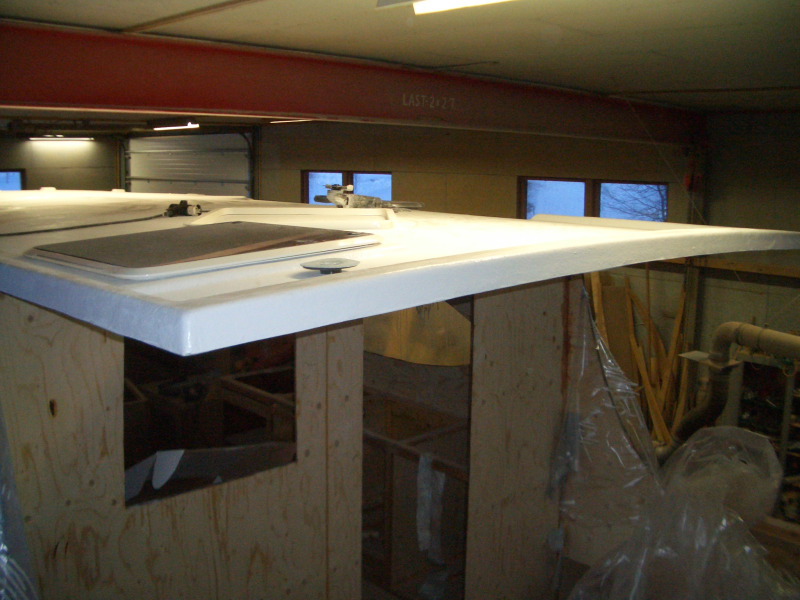

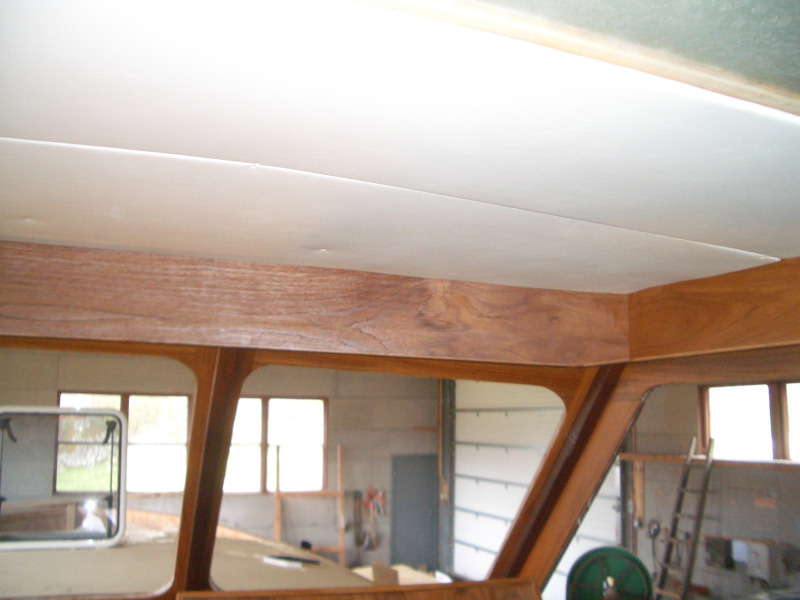

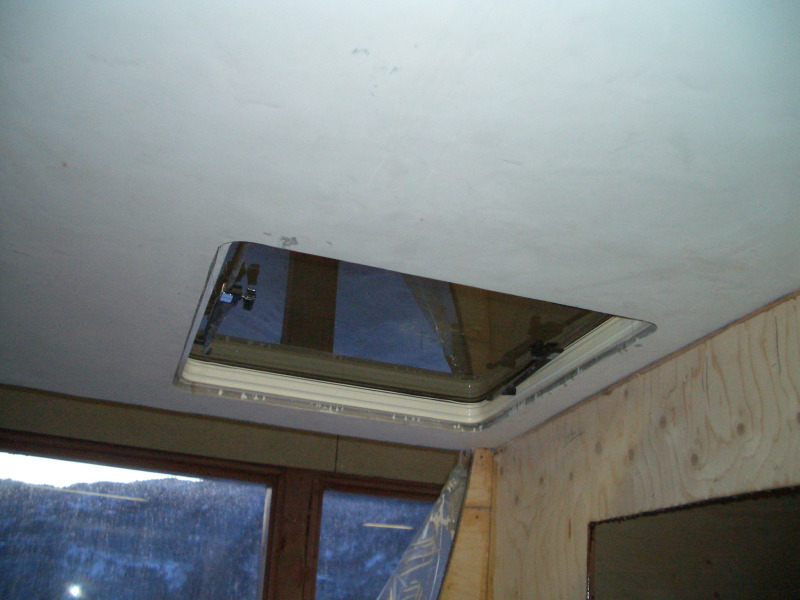

Taka er malte og takluka er montert.
Opp til flybrigden.

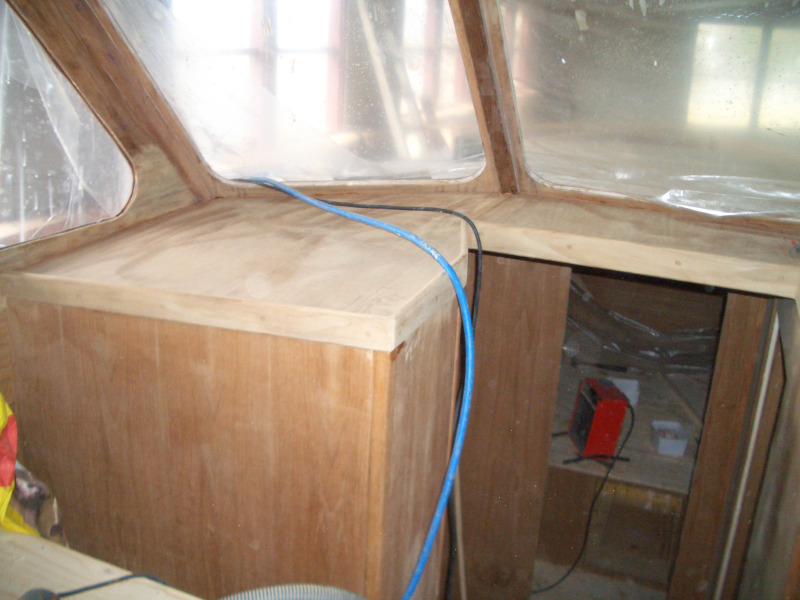

Skap under instrumentbordet.

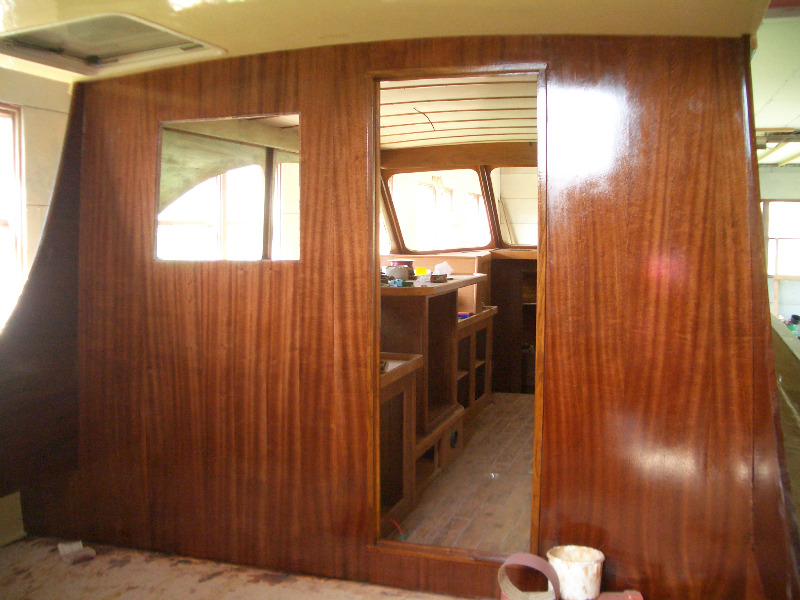

Lakkerte hyttesider.
Stuverom i trappetrinna.

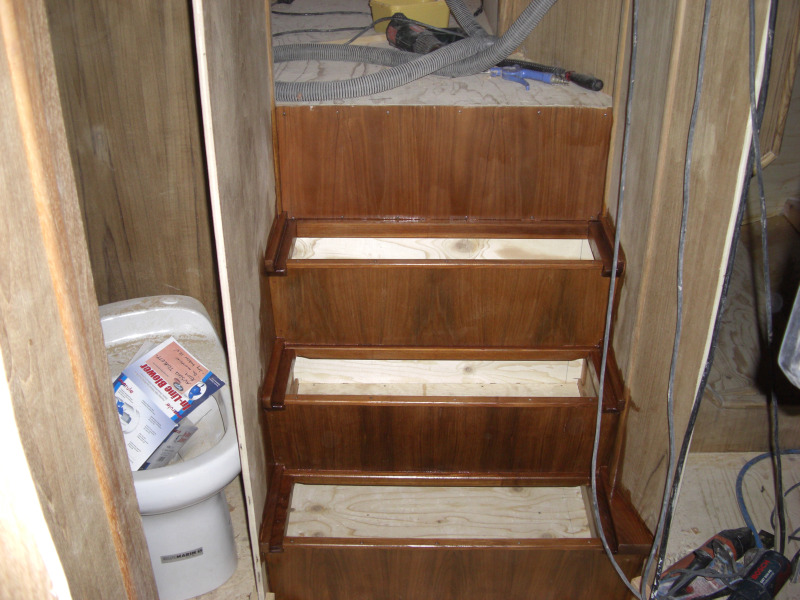

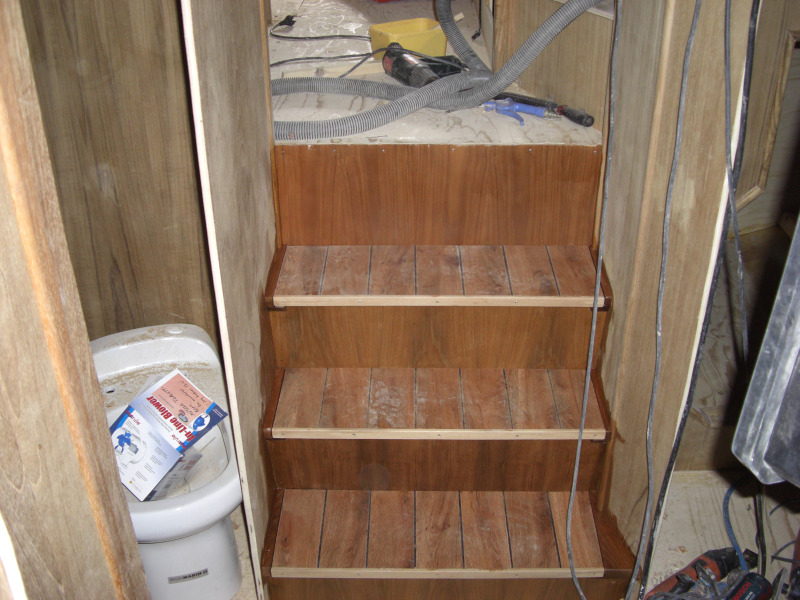

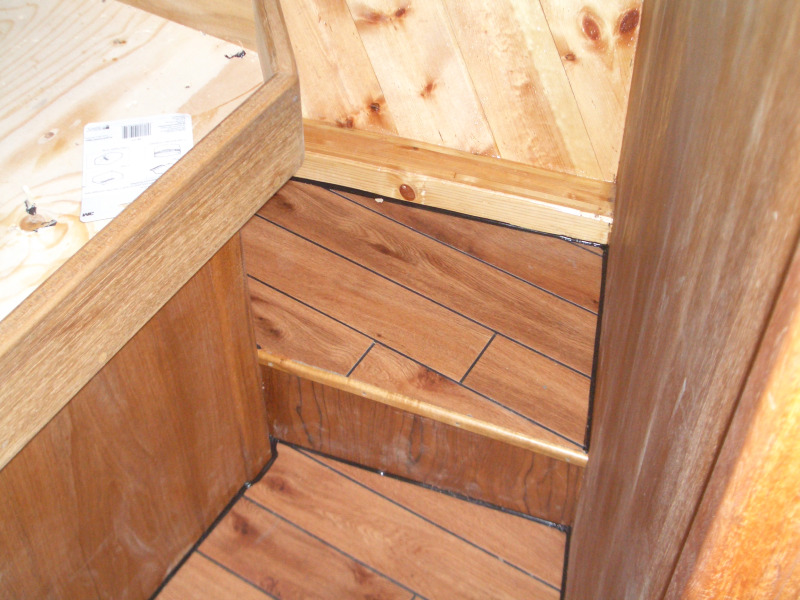

Trappetrinna på plass.
Dørk ved passasjersete.

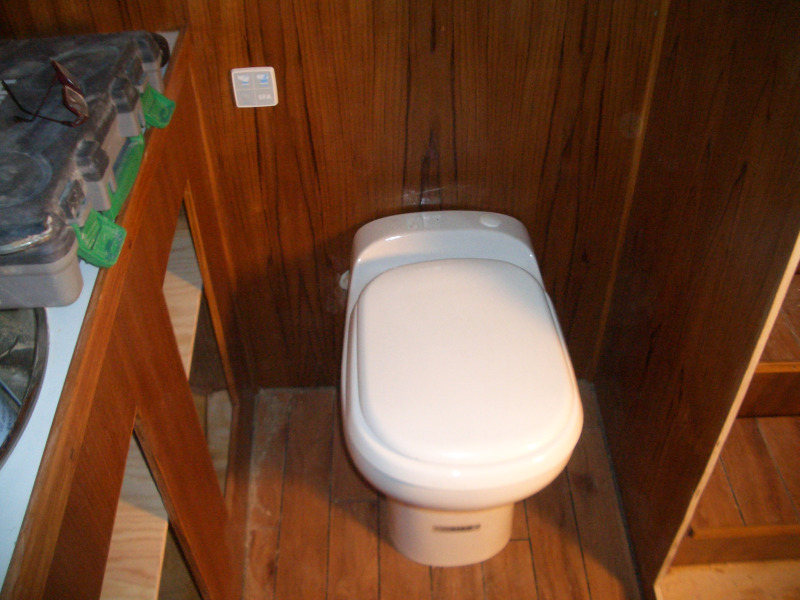

Toalettet.

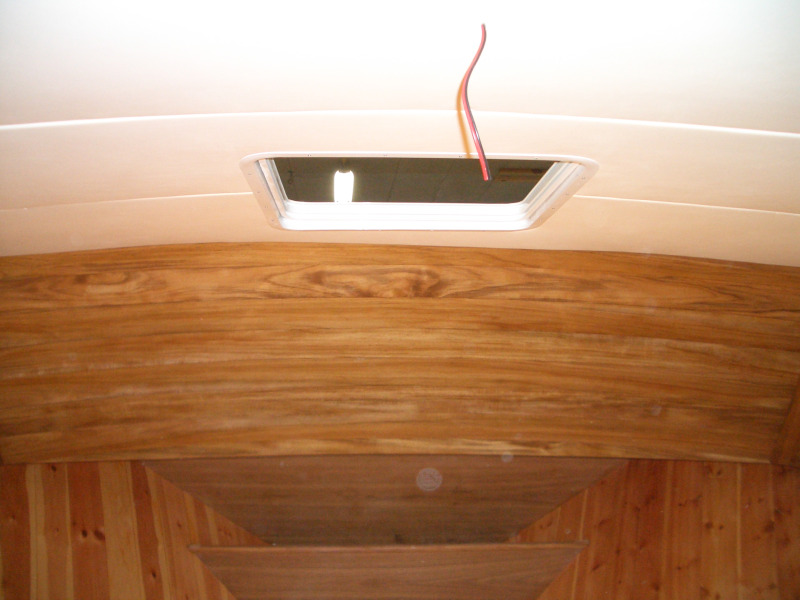

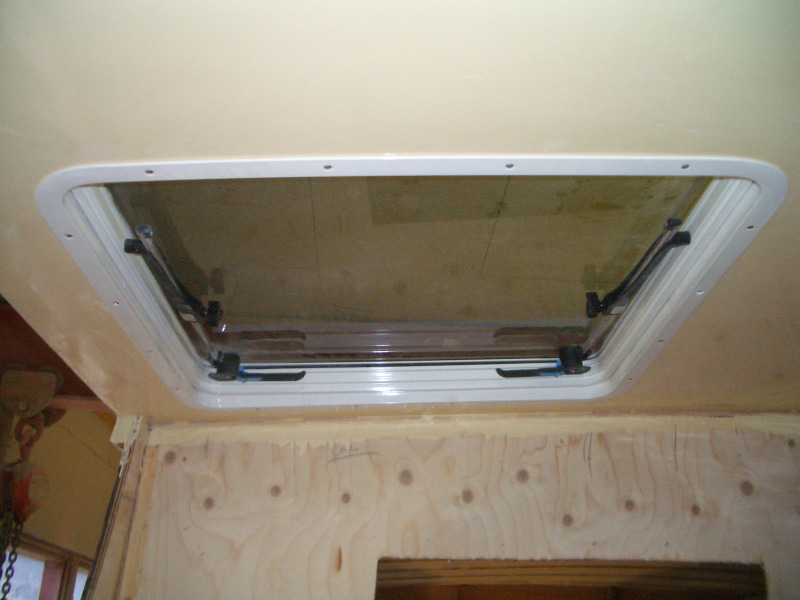

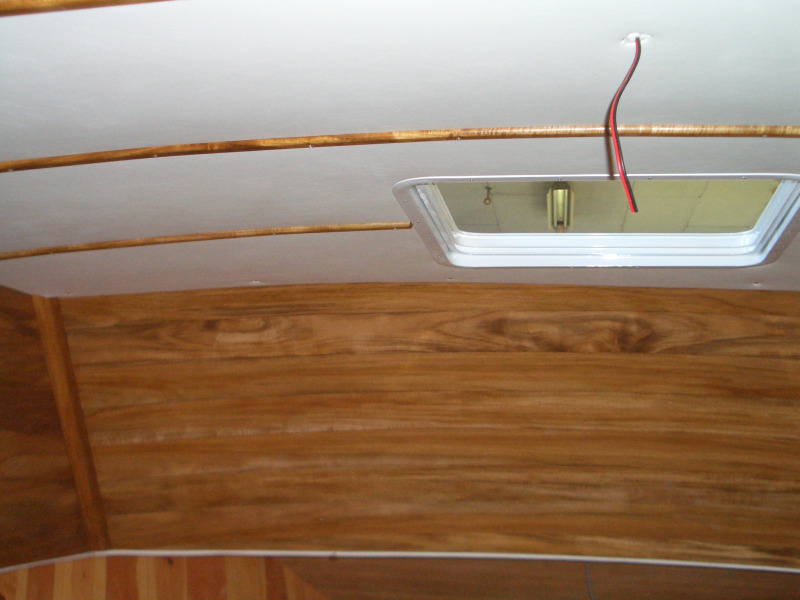

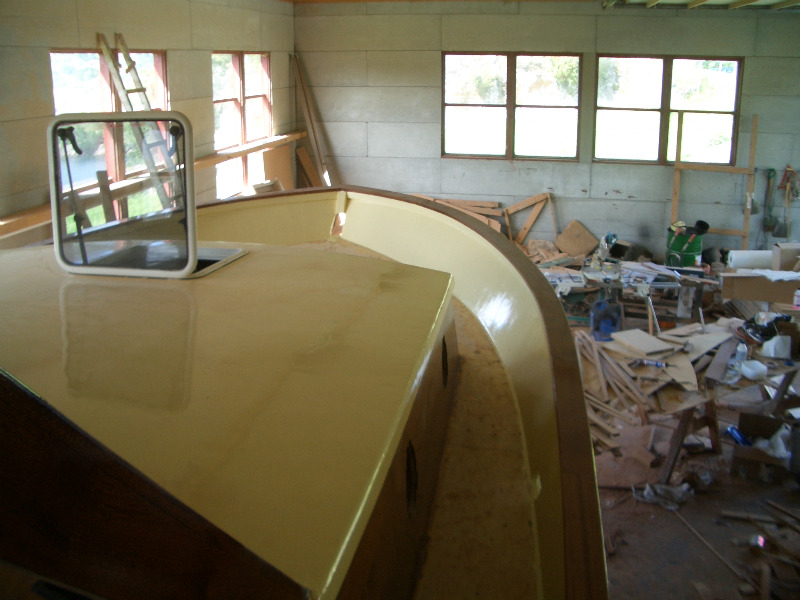

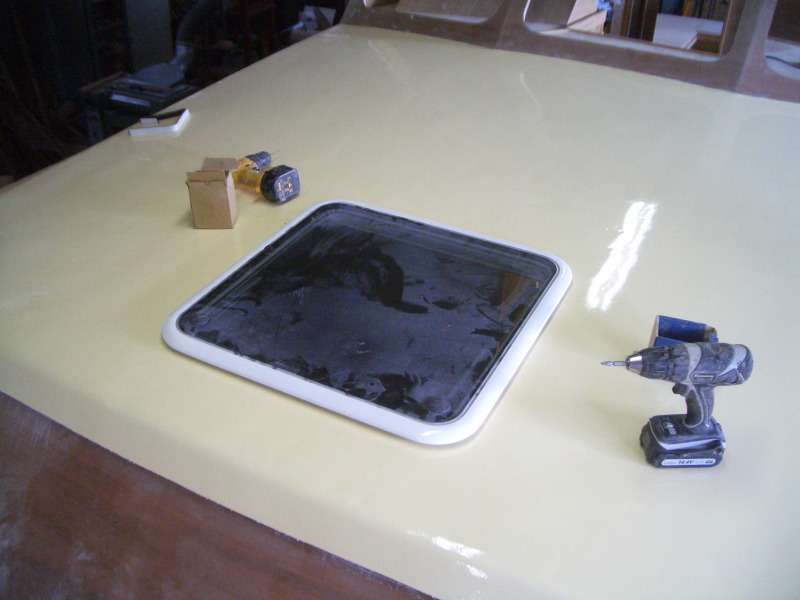

Takluke i fremste lugar.

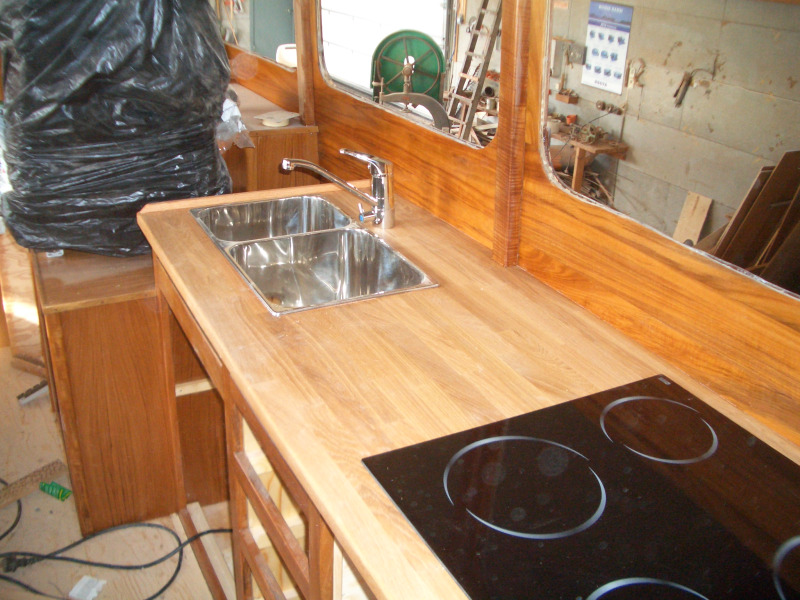

Pentrybenken.

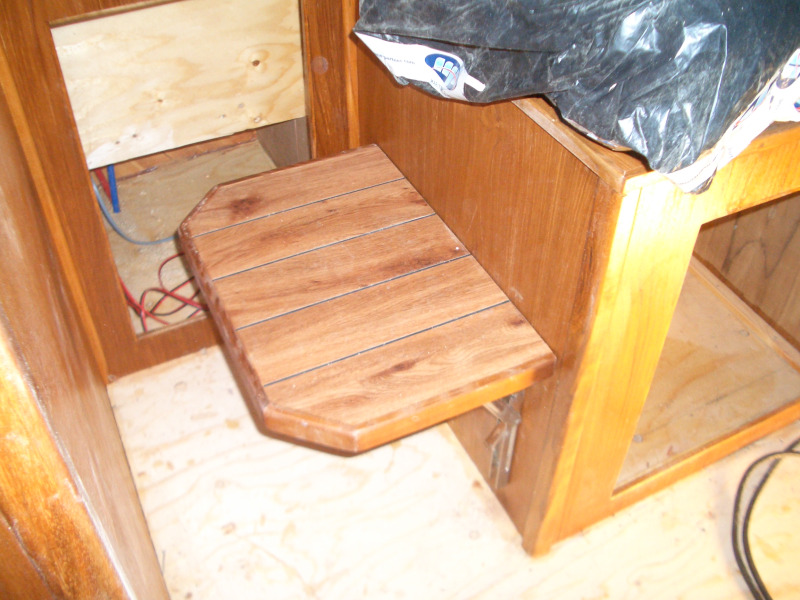

Fotstøtte ved førarstol.

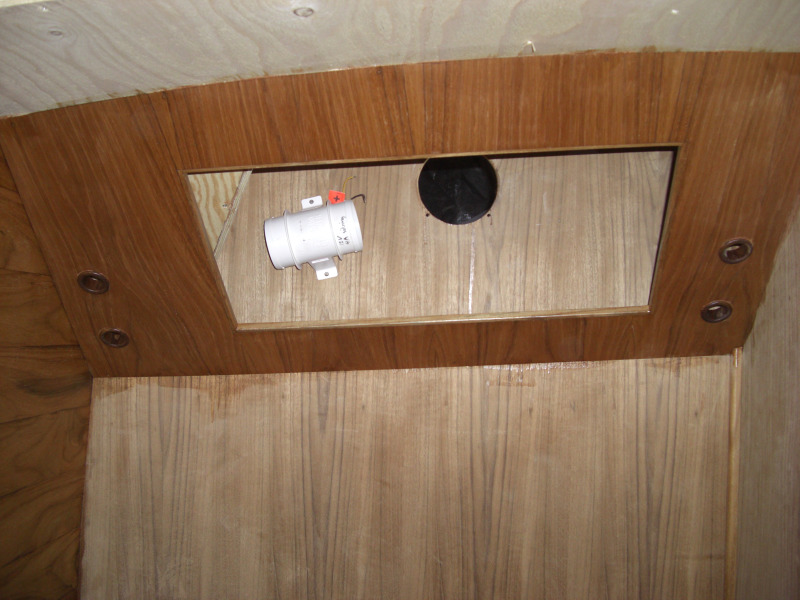

Skai i taket og frontkasse for vindusviskarane.
Her er ein vindusviskarmotor er montert.

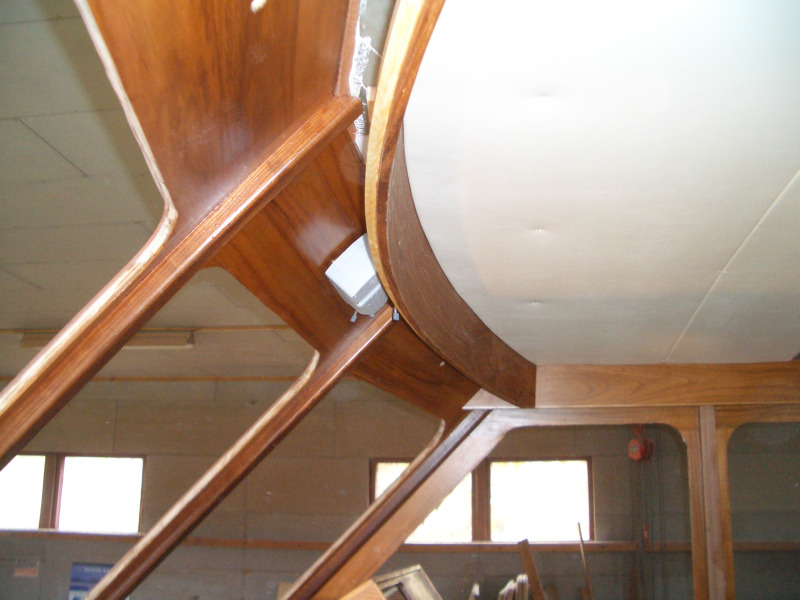

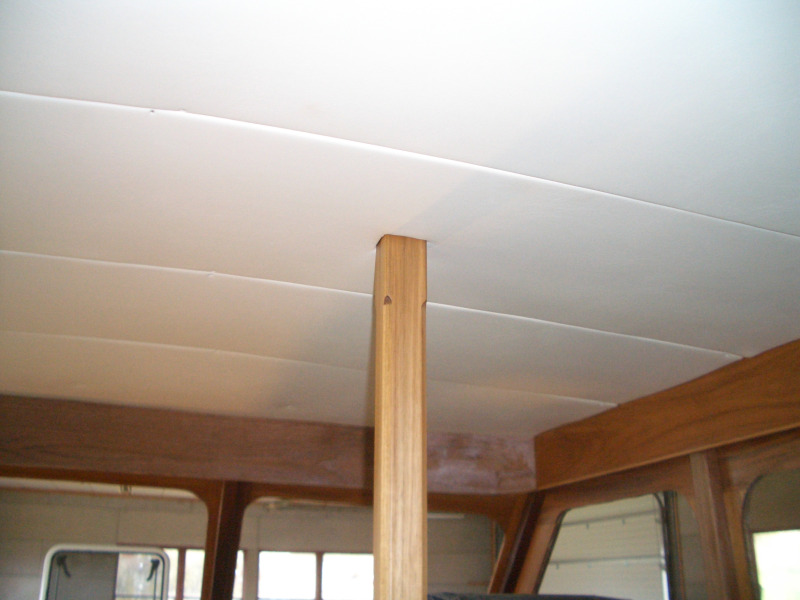

Søyle for flybrigdetaket.
Dørken att med køya i fremste sovekabinen.

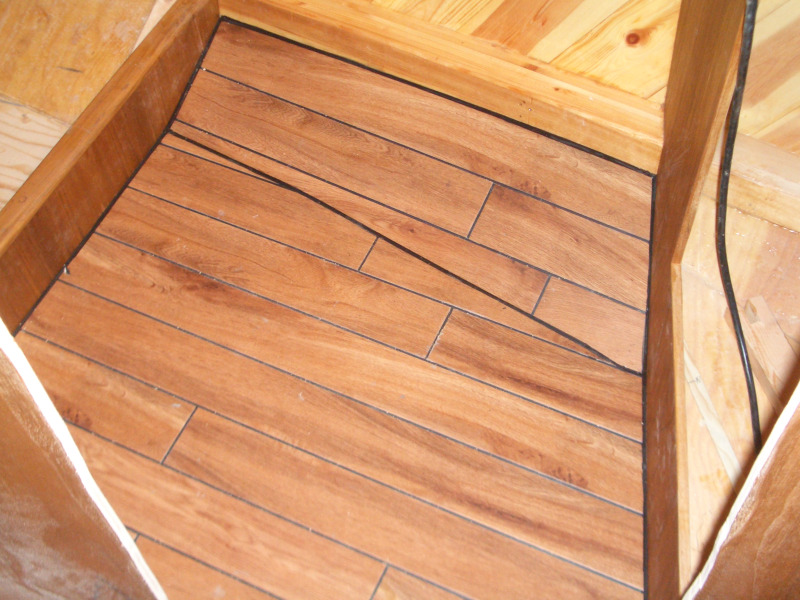

Dørken i midtkabinen.
Taklistene er på plass.

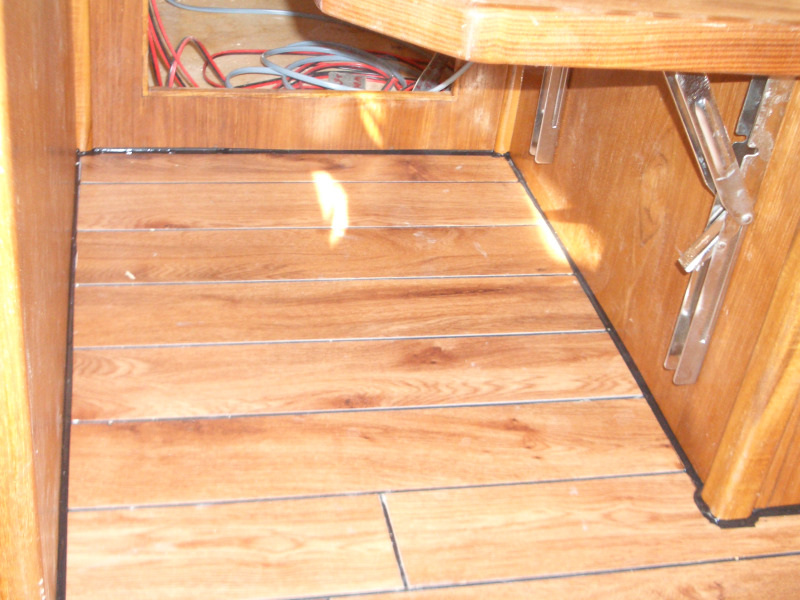

Dørken med luker, i salongen.

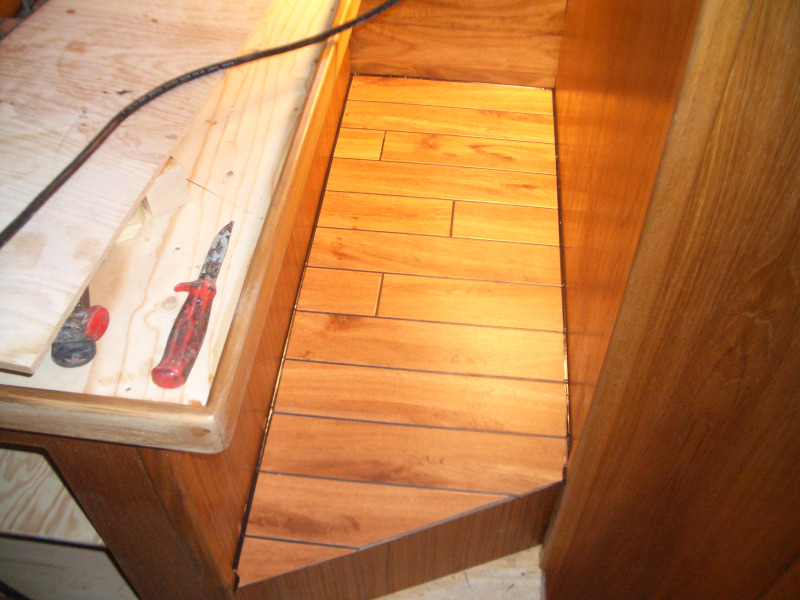

Dørken framfor førarstolen.
Baupropell bak.
Vegg mot plattform med feste for davitar.

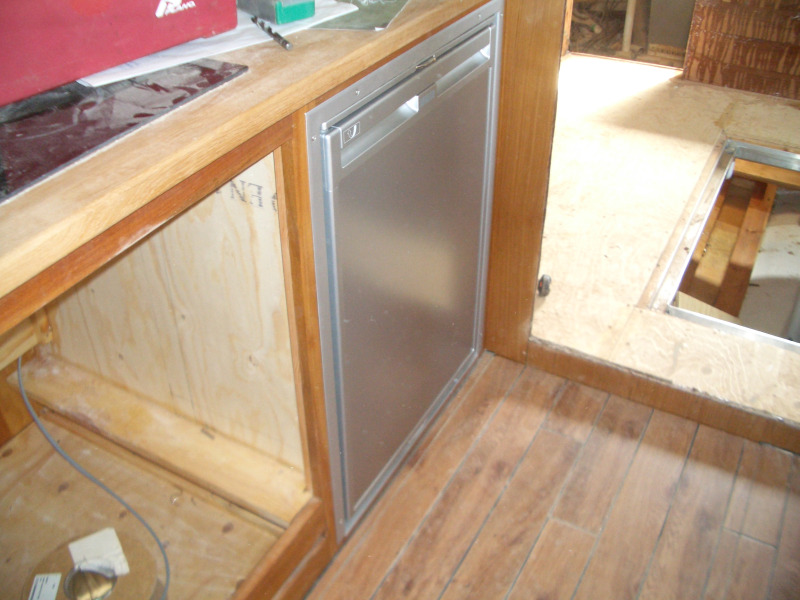

Kjøleskapet.

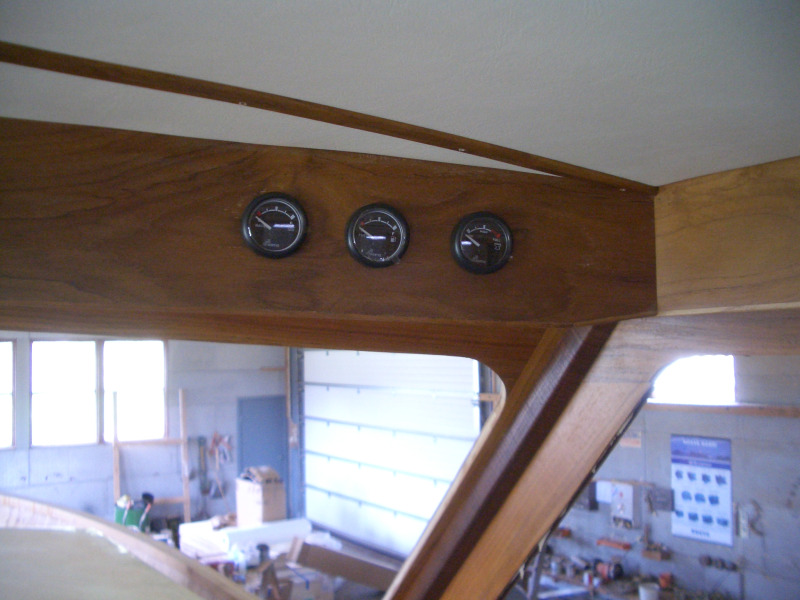

Tankinstrument.

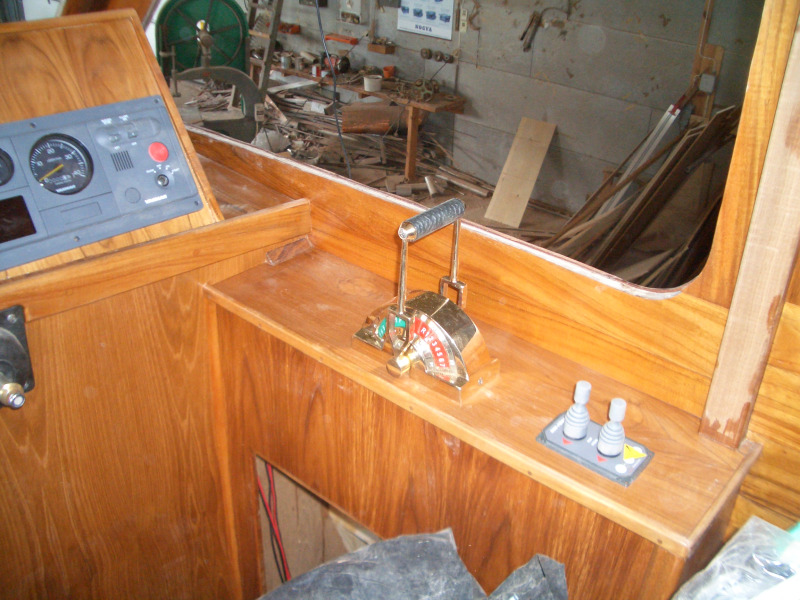

Kobelt kontrollhendlar + Sleipner sidepropellar.

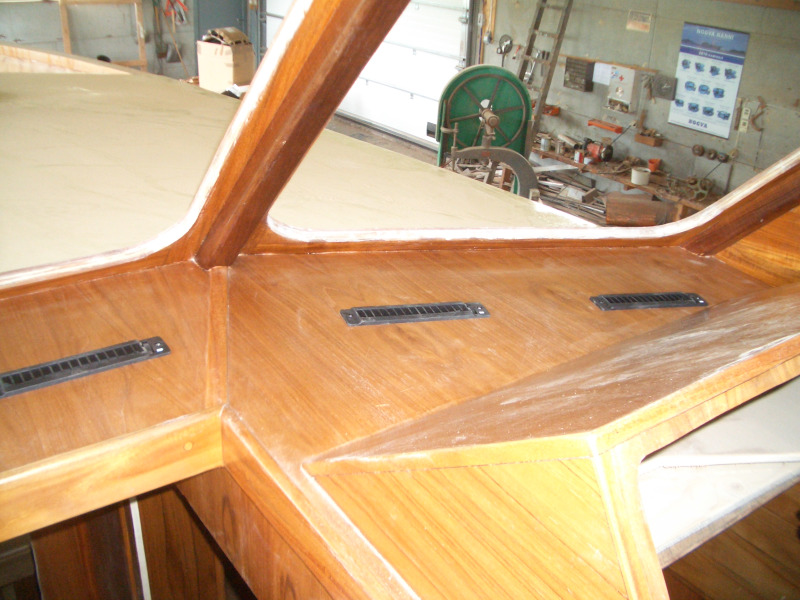

Defrosterdysene.
Det går mot slutten med lakk og maling.
Skottet er beisa og lakkert.
Toppen på skansekledningen er behandla med Colean.

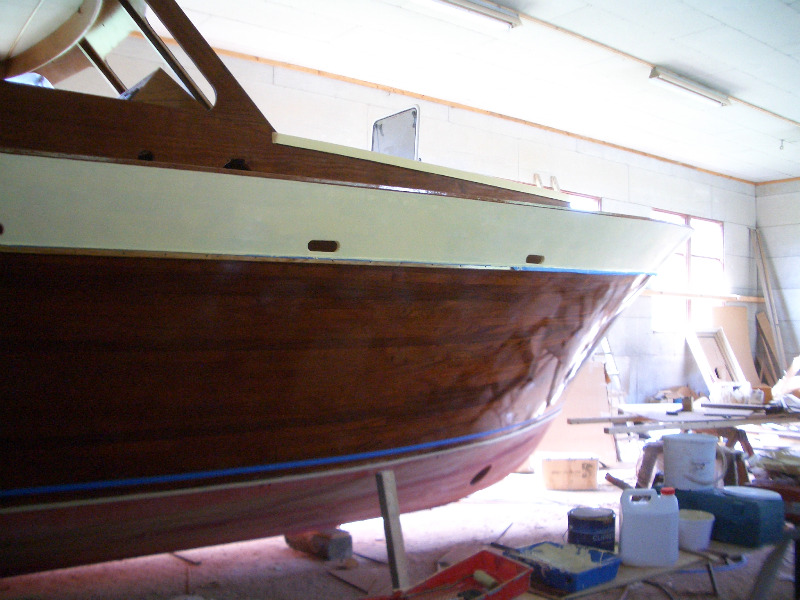

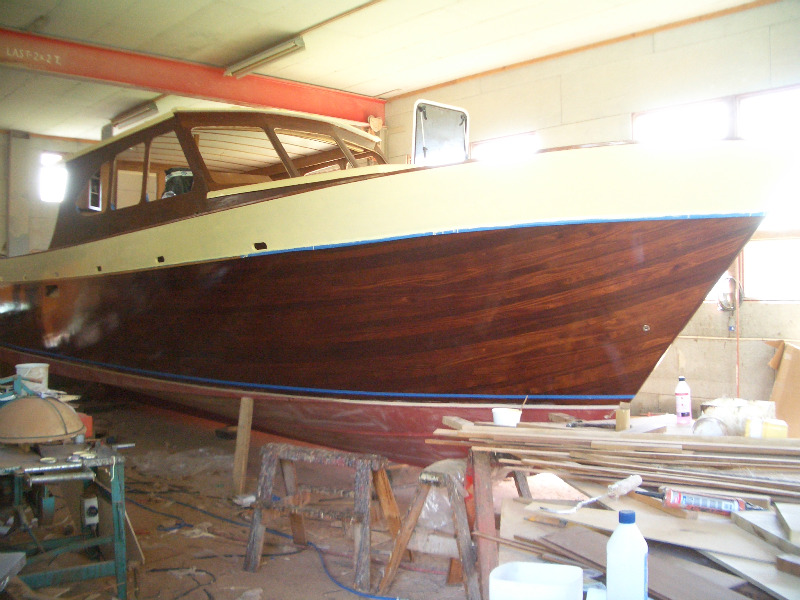

Båten sett frå sida.
Inngangsdør med lås er på plass.

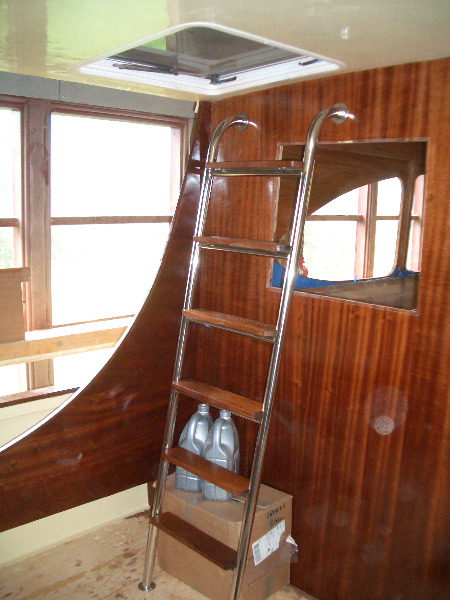

Leider opp til flybrigd.

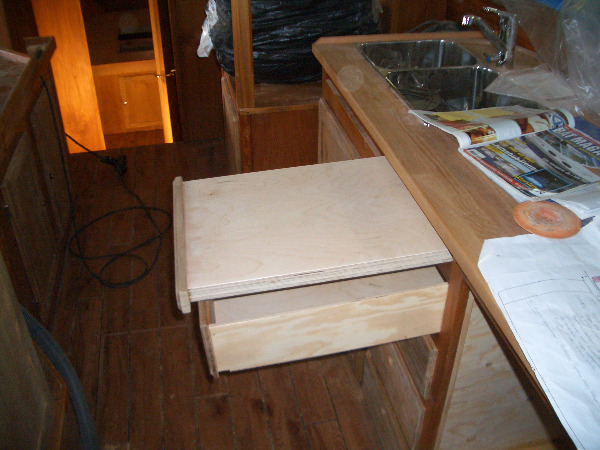

Skjerefjøl og skuffene vert prøvde.

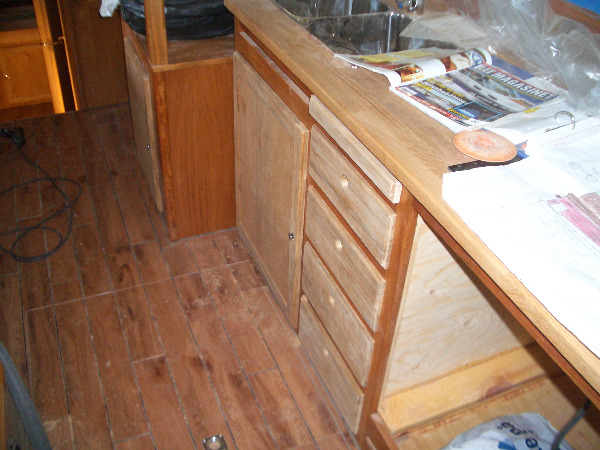

Skuffeseksjon.

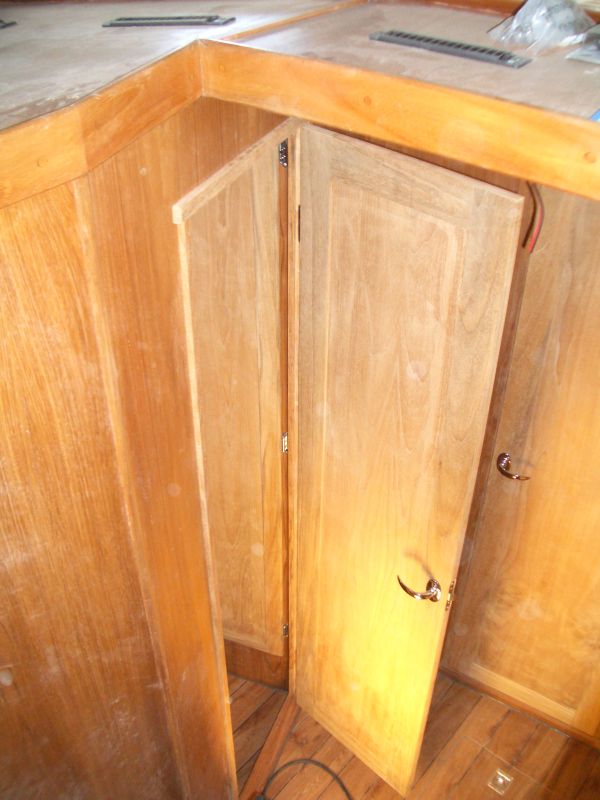

Kroskap med dør.

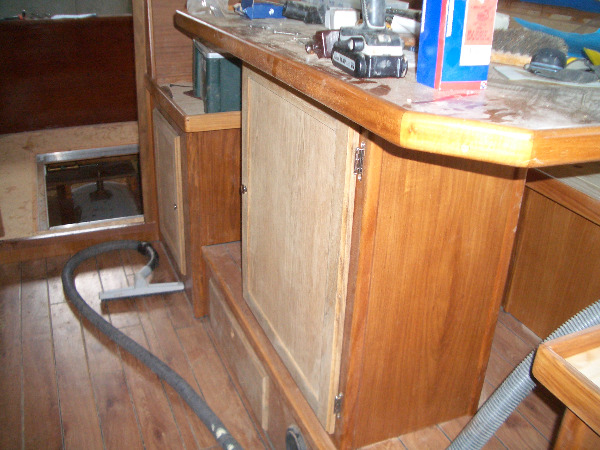

Skapet under salongbordet.
Døra inn til midtkabinen.

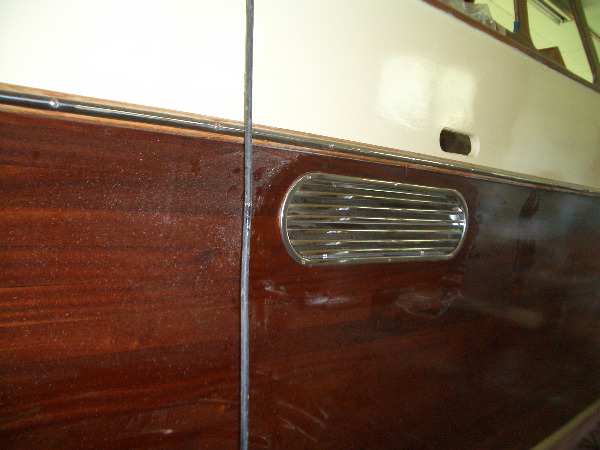

Ventilrista inn til motorrommet.
|
